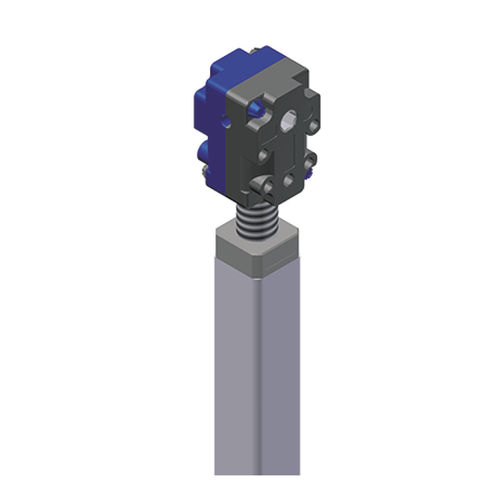

Reductor de engranajes cónicos 3039 series

angular1 - 5 Nmpara ajuste de nivel

Engranaje cónico con unidad de husillo 3039 Dispositivo de elevación de uso universal con cabezal de engranaje cónico para el accionamiento lineal soluciones. Las aplicaciones posibles son mesas ajustables en altura, varias funciones de ajuste para los artículos de mobiliario, así como todo tipo de ajuste en el ámbito residencial, de casas móviles o industrial. Una simple fijación con tornillos y un perno hexagonal permiten un sistema sencillo y un montaje sin complicaciones. Características especiales Libre de mantenimiento Maintenance Relación 1:1 Par de accionamiento máximo en el cabezal del engranaje dependiendo del paso del husillo: máximo. 4 Nm Carcasa de plástico reforzado con fibra de vidrio Ruedas cónicas de acero templado con dentado robusto y reforzado Adecuado tanto para uso manual como para accionamientos electromotrices Notas técnicas Los mecanismos de elevación deben estar protegidos contra las fuerzas laterales mediante un sistema de guía independiente. Atención: Los sistemas de husillo con un paso de husillo > 3mm no pueden ser autoblocantes. Compruebe el efecto de auto-bloqueo en la aplicación. El aparato elevador sólo se puede cargar a presión. Un dimensionamiento erróneo del sistema de guía puede dañar el mecanismo elevador: Por favor, tenga en cuenta las instrucciones de diseño y seguridad para los accionamientos de husillo. Los encontrará en: https://www.ketterer.de/en/downloads/instructions Instrucciones de instalación: Utilice al menos 2 tornillos M4 para la fijación mediante los taladros superiores ø 4.1 (4x). Para ello, es preferible que la unidad de elevación se apoye por encima en la parte superior. La conexión mediante agujeros de montaje adicionales de ø 4,6 mm para M5 requiere un soporte del lado superior.
