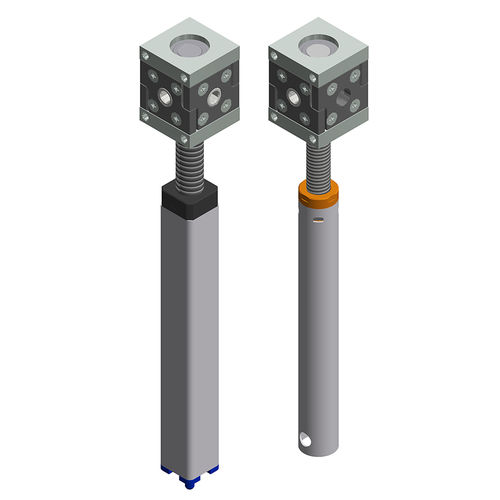

Reductor de engranajes cónicos 3035, 3036

angular1 - 5 Nmpara ajuste de nivel de puesto de trabajo sentado/de pie

Engranaje cónico con unidad de husillo 3035 | 3036 Dispositivo de elevación de uso universal con cabezal de engranaje cónico para el accionamiento lineal soluciones. Las aplicaciones posibles son mesas ajustables en altura, varias funciones de ajuste para los artículos de mobiliario, así como todo tipo de ajuste en el ámbito residencial, de casas móviles o industrial. Una simple fijación con tornillos y un perno hexagonal permiten un sistema sencillo y un montaje sin complicaciones. Características especiales Libre de mantenimiento Maintenance Ratio en el sentido de la dirección del cabezal: 1:1 o 1.5:1 Tamaño muy delgado 35 mm x 35 mm Par de accionamiento en el cabezal de engranajes para la aplicación con varias unidades de husillo: máximo. 4 Nm Carcasa de plástico reforzado con fibra de vidrio Ruedas cónicas de acero templado con dentado robusto y reforzado Tubo de soporte redondo Ø 20 mm o cuadrado 22 mm Adecuado tanto para uso manual como para accionamientos electromotrices Notas técnicas Los mecanismos de elevación deben estar protegidos contra las fuerzas laterales mediante un sistema de guía independiente. Atención: Los sistemas de husillo con un paso de husillo > 3 mm no pueden ser autoblocantes. Compruebe el efecto de auto-bloqueo en la aplicación. El aparato elevador sólo se puede cargar a presión. Un dimensionamiento erróneo del sistema de guía puede dañar el mecanismo elevador: Por favor, tenga en cuenta las instrucciones de diseño y seguridad para los accionamientos de husillo. Los encontrará en: https:// www.ketterer.de/en/downloads/instructions
