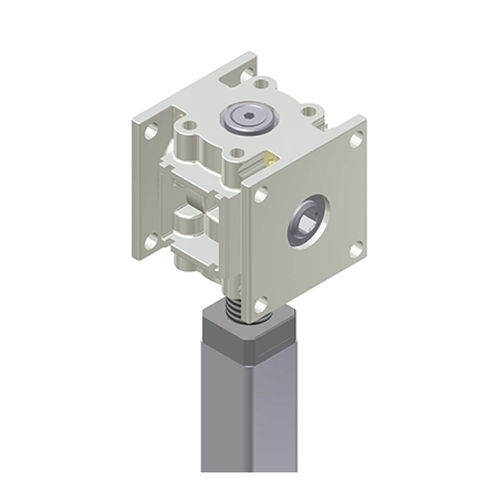

Reductor de engranajes cónicos 3042, 3043

angular5 - 10 Nmpara ajuste de nivel de puesto de trabajo sentado/de pie

Engranaje cónico con unidad de husillo 3042 | 3043 Dispositivo de elevación de uso universal con cabezal de engranaje cónico para el accionamiento lineal soluciones. Las aplicaciones posibles son mesas ajustables en altura, varias funciones de ajuste para los artículos de mobiliario, así como todo tipo de ajuste en el ámbito residencial, de casas móviles o industrial. Una simple fijación con tornillos y un perno hexagonal permiten un sistema sencillo y un montaje sin complicaciones. Características especiales Libre de mantenimiento Maintenance Carcasa de fundición inyectada de zinc Ruedas cónicas de acero templado con dentado robusto y reforzado Relación 1:1 Par de accionamiento en el cabezal del reductor para la aplicación con varias unidades de husillo: max. 10 Nm Perfecto para los accionamientos electromotrices Mayor flexibilidad gracias al número variable de ruedas cónicas para la desviación del movimiento Disponible en varias longitudes y pasos de husillo Clave de variantes 3042: variantes con husillos giratorios a la derecha 3043: variantes con husillos giratorios a la izquierda Notas técnicas Los mecanismos de elevación deben estar protegidos contra las fuerzas laterales mediante un sistema de guía independiente. Atención: Los sistemas de husillo con un paso de husillo > 3mm no pueden ser autoblocantes. Compruebe el efecto de auto-bloqueo en la aplicación. El aparato elevador sólo se puede cargar a presión. Si se utilizan varios mecanismos elevadores simultáneamente en la aplicación, ¡tenga en cuenta el par máximo de accionamiento en el cabezal del engranaje de 10 Nm! Un dimensionamiento erróneo del sistema de guía puede dañar el mecanismo elevador: Por favor, tenga en cuenta las instrucciones de diseño y seguridad para los accionamientos de husillo. Los encontrará en: https://www.ketterer.de/en/downloads/instructions
