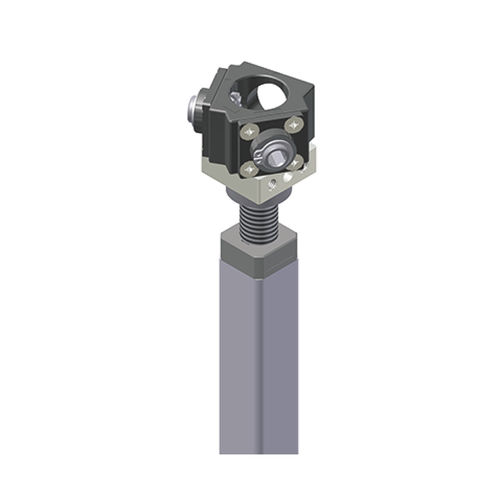

Reductor de engranajes cónicos 3014

angular1 - 5 Nmpara ajuste en altura de puesto de trabajo

Engranaje cónico con unidad de husillo 3014 Dispositivo de elevación de uso universal con cabezal de engranaje cónico para el accionamiento lineal soluciones. Las aplicaciones posibles son mesas ajustables en altura, varias funciones de ajuste para los artículos de mobiliario, así como todo tipo de ajuste en el campo residencial y de oficinas. Las sencillas fijaciones con tornillos permiten una estructura sencilla del sistema y un montaje sin complicaciones. Características especiales Libre de mantenimiento Maintenance Ángulo de desviación: 120° o 135°, i = 1:1 Relación en la dirección del cabezal 1.3:1 Par de accionamiento en el cabezal de engranajes para la aplicación con varias unidades de husillo: máximo. 3 Nm Ruedas cónicas de acero templado con dentado robusto y reforzado Diseñado para la operación manual Bajo pedido se pueden suministrar otros tipos de husillos Notas técnicas Los mecanismos de elevación deben estar protegidos contra las fuerzas laterales mediante un sistema de guía independiente. Atención: Los sistemas de husillo con un paso de husillo > 3mm no pueden ser autoblocantes. Compruebe el efecto de auto-bloqueo en la aplicación. El aparato elevador sólo se puede cargar a presión. Si se utilizan varios mecanismos elevadores simultáneamente en la aplicación, ¡tenga en cuenta el par máximo de accionamiento en el cabezal del engranaje de 3 Nm! Un dimensionamiento erróneo del sistema de guía puede dañar el mecanismo elevador: Por favor, tenga en cuenta las instrucciones de diseño y seguridad para los accionamientos de husillo. Los encontrará en: https://www.ketterer.de/en/downloads/instructions
