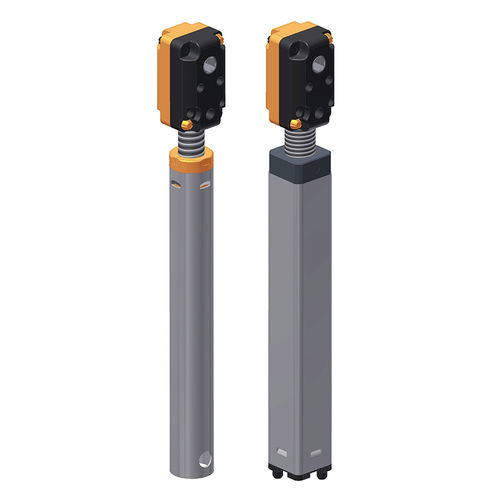

Reductor de engranajes cónicos 3034 series

angular1 - 5 Nmde gran rigidez

Engranaje cónico con unidad de husillo 3034 Dispositivo de elevación de uso universal con cabezal de engranaje cónico para el accionamiento lineal soluciones. Las aplicaciones posibles son mesas de altura ajustable, varias funciones de ajuste para artículos de mobiliario, así como todo tipo de sistemas lineales ajuste en los campos residenciales, de casas móviles o industriales. Una simple fijación con tornillos y un perno hexagonal permiten un sistema sencillo y un montaje sin complicaciones. Características especiales Libre de mantenimiento Maintenance Tamaño muy delgado 25.8 mm x 25.8 mm Par de accionamiento en el cabezal del reductor para la aplicación con varias unidades de husillo: max. 3.5 Nm Carcasa de plástico reforzado con fibra de vidrio Ruedas cónicas de acero templado con dentado robusto y reforzado Tubo de soporte redondo Ø 20 mm o cuadrado 22 mm Adecuado tanto para el uso manual como para el accionamiento electromotriz Clave de variantes 3034.00-V01: husillo SG12x16P4 RH con tubo de soporte redondo 3034.00-V02: husillo SG12x16P4 RH con tubo de soporte cuadrado 3034.00-V03: husillo Tr14x3 RH con tubo de soporte cuadrado 3034.00-V04: husillo SG14x16P4 RH con tubo de soporte cuadrado Notas técnicas Los mecanismos de elevación deben estar protegidos contra las fuerzas laterales mediante un sistema de guía independiente. Atención: Los sistemas de husillo con un paso de husillo > 3mm no pueden ser autoblocantes. Compruebe el efecto de auto-bloqueo en la aplicación. El aparato elevador sólo se puede cargar a presión. Un dimensionamiento erróneo del sistema de guía puede dañar el mecanismo elevador: Por favor, tenga en cuenta las instrucciones de diseño y seguridad para los accionamientos de husillo. Los encontrará en: https:// www.ketterer.de/en/downloads/instructions
