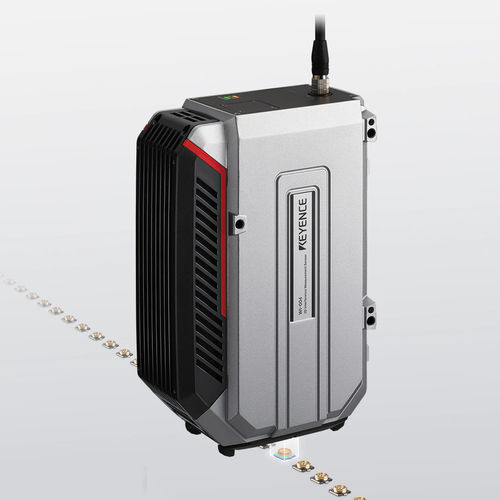

Sensor interferométrico sin contacto WI-5000 series

medición de superficies en 3D en sólo 0,13 segundos Los sensores de medición de interferencias 3D de la serie WI-5000 capturan una imagen 3D de áreas objetivo de hasta 10 x 10 mm (0,39″ × 0,39″) en solo 0,13 segundos. El sensor registra 80 000 puntos de datos de altura en toda la superficie simultáneamente para realizar mediciones de alta precisión de la altura, la coplanaridad e incluso la rugosidad de la superficie (Sa y Sz). Al utilizar la interferometría de luz blanca para capturar imágenes, el sensor puede emplear la medición coaxial de superficies, eliminando las zonas muertas que impiden la medición precisa en ranuras y otras formas con cambios bruscos de altura. El principio de medición permite realizar mediciones 3D precisas y repetibles en casi cualquier tipo de superficie, incluidos objetivos transparentes o espejados. Aunque su velocidad lo hace ideal para las mediciones en línea, también está disponible un soporte ajustable que permite a los usuarios aprovechar las mismas mediciones rápidas y automáticas para las inspecciones en línea y fuera de línea. Mediciones de rugosidad sin contacto realizadas en línea Presentamos el sensor de medición de interferencia 3D de la serie WI-5000 para la medición instantánea de la altura de la superficie. Realice mediciones en línea de la rugosidad de líneas y superficies. - Rugosidad superficial (Sa/Sz) - Rugosidad lineal (Ra/Rz) Medición de área, no de puntos o líneas Mida instantáneamente 80000 puntos en un área de medición máxima de 10 × 10 mm 0.39" × 0.39" × 0.39". Utilizando los principios de la interferometría de luz blanca, la serie WI-5000 no se ve afectada por el tipo de material, el color o los puntos ciegos, lo que permite realizar mediciones de alta precisión a nivel de micras.
