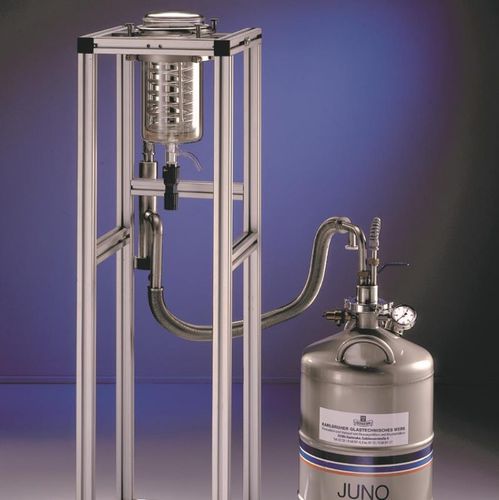

Criorrefrigerador TG-RD

Para cumplir los requisitos de velocidades de enfriamiento rápidas y temperaturas bajas, a veces es posible pasar de la refrigeración convencional por termostato a la refrigeración por gas líquido. KGW-ISOTHERM ha desarrollado una nueva aplicación KALTGAS para este fin. En este caso, el reactor se refrigera con gas nitrógeno criogénico, lo que permite alcanzar altas velocidades de enfriamiento. KALTGAS es un sistema de control de temperatura basado en la baja temperatura del nitrógeno líquido como refrigerante. El nitrógeno líquido se vaporiza en un tanque criogénico mediante un calentador (chorro). Esto genera un flujo de gas criogénico constante. Variando el calentador (chorro) en el controlador de seguridad (SC5), puede modificarse tanto la capacidad de refrigeración como el volumen del flujo de gas, y también puede reducirse al mínimo el consumo de LN2 variando la potencia del chorro. A continuación, el flujo de gas criogénico se conduce a través de un tubo metálico flexible aislado al vacío hasta un intercambiador de calor (calentador). El intercambiador de calor se encarga de calentar el flujo de gas frío a la temperatura deseada. Esto significa que a la salida del intercambiador de calor se dispone de un flujo de gas con una temperatura predefinida como refrigerante. Este flujo de gas constante pasa a través de una bobina de refrigeración suspendida en el recipiente de reacción y enfría el medio en el recipiente. La bobina de refrigeración puede conectarse al sistema de gas frío mediante un cierre rápido, lo que facilita y agiliza la instalación.
