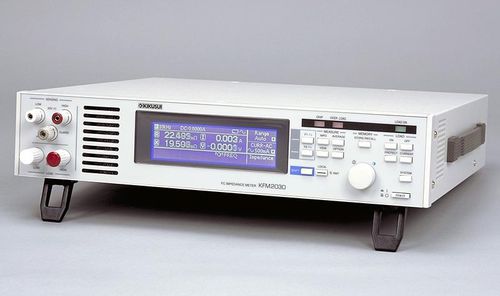

Aparato de medición de impedancia KFM2030

de mesa

Esquema El medidor de impedancia KFM2030 tiene por objeto permitir que las características de impedancia de una pila de combustible se midan fácilmente mediante el uso del método de medición de la impedancia de CA. Utilizando el software de aplicación que viene con él, la adquisición de datos es posible para la característica I-V, la característica de corriente constante y el gráfico de Cole-Cole mediante el método de impedancia de CA. Con una carga de CC de baja potencia (60 W) incorporada, el KFM2030 admite pruebas de carga de pilas de combustible hasta 20 V, hasta 30 A. Características La impedancia de las células de hasta 20V puede ser medida en el rango de 10 mHz a 10 kHz. (El voltaje de la célula puede ser leído también en el rango de 0 V-20 V.) Dos rangos de modos de corriente constante para la clasificación de la carga: 30 A y 5 A Se dispone de resoluciones de ajuste de corriente de carga de 1 mA (rango de 30 A) y 0,1 mA (rango de 5 A), con un consumo máximo de potencia de 60 W. Se admiten la protección de subtensión, la protección de sobretensión, la protección de sobrecarga, la protección de sobrecorriente y la detección de corte de línea. La pantalla LCD retroiluminada ofrece una mayor visibilidad. Se pueden elegir cuatro tipos de valores de medición para su visualización libremente desde R, X, | Z |, θ , V, y corriente. Equipado con interfaces GPIB, RS232C y USB como estándar.
