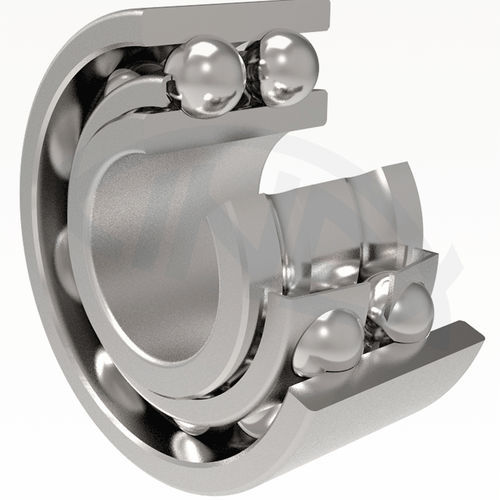

Rodamiento de bolas 3 series
radialaxialde contacto oblicuo

rodamiento de bolas
rodamiento de bolas
rodamiento de bolas
rodamiento de bolas
Añadir a mis favoritos
Añadir al comparador


Características

Elementos rodantes
de bolas
Estructura
radial, axial, de contacto oblicuo, de dos hileras
Material
de acero
Aplicaciones
para la industria aeronáutica
Diámetro interior

Mín.: 30 mm
(1,18 in)

Máx.: 215 mm
(8,46 in)

Diámetro exterior

Mín.: 10 mm
(0,39 in)

Máx.: 100 mm
(3,94 in)

Ancho

Mín.: 14,3 mm
(0,563 in)

Máx.: 82,6 mm
(3,252 in)

Descripción

Los rodamientos de bolas de contacto angular de dos hileras corresponden en su construcción y funcionamiento a un par de rodamientos de bolas de contacto angular de una hilera girados espalda con espalda, formando una "O". Ambos anillos tienen pistas de rodadura relativamente profundas y no son desmontables. En el caso de la construcción tipo "E", hay una abertura de llenado en un lado. Los rodamientos alcanzan un elevado índice de carga gracias al tamaño óptimo de las bolas y su contacto con las pistas de rodadura. Pueden soportar eficazmente cargas radiales y axiales en ambas direcciones y son adecuados para frecuencias de rotación relativamente altas. El montaje de los rodamientos de construcción tipo "E" debe realizarse de forma que la fuerza axial se distribuya sobre la hilera de bolas del lado opuesto a la abertura de llenado. Las pistas de rodadura de los rodamientos a bolas de contacto angular de dos hileras están construidas de tal manera, que las líneas de flujo de los puntos de contacto entre bolas y anillos intersecan el eje del rodamiento fuera del propio rodamiento ( ángulo de contacto α = 32°). De esta manera los rodamientos pueden transferir el punto de inclinación en el plano axial. Por lo tanto, si el espacio para el montaje de la pieza giratoria es limitado, basta con un rodamiento. Las dimensiones límite de los rodamientos a bolas de contacto angular de dos hileras indicadas en las tablas de dimensiones corresponden al plan dimensional internacional ISO 15. La designación de los rodamientos en el diseño básico se indica en las tablas de dimensiones. La diferencia con el diseño básico se designa mediante símbolos adicionales según STN 02 4608. Los rodamientos a bolas de contacto angular de dos hileras con tapas en ambos lados se fabrican con tapas (2ZR), o con obturaciones (2RSR).

---
