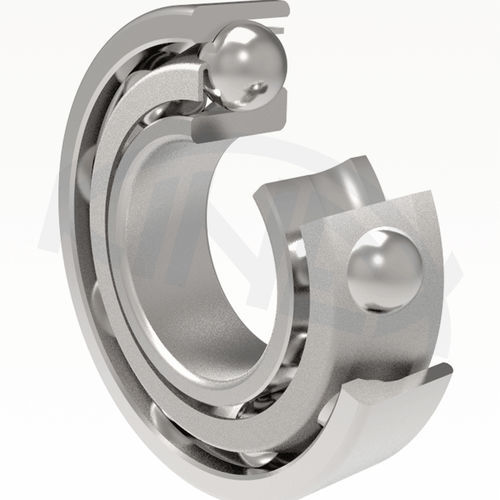

Rodamiento de bolas 7 series
radialaxialde contacto oblicuo

rodamiento de bolas
rodamiento de bolas
Añadir a mis favoritos
Añadir al comparador


Características

Elementos rodantes
de bolas
Estructura
radial, axial, de contacto oblicuo, de una sola hilera
Material
de acero
Diámetro interior

Máx.: 130 mm
(5,12 in)

Mín.: 30 mm
(1,18 in)

Diámetro exterior

Máx.: 230 mm
(9,06 in)

Mín.: 10 mm
(0,39 in)

Ancho

Máx.: 40 mm
(1,575 in)

Mín.: 9 mm
(0,354 in)

Descripción

Las pistas de rodadura de los rodamientos a bolas de contacto angular de una hilera están en una posición tal, que la línea de unión de sus puntos de contacto con las bolas forman un ángulo agudo con la línea perpendicular al eje del rodamiento, o ángulo de contacto. Los rodamientos de la ejecucion B tienen un angulo de contacto α = 40° y tienen un elevado numero de bolas con buena conformabilidad que asegura su elevada capacidad de carga. Pueden soportar cargas radiales que actúan simultáneamente con elevadas fuerzas axiales en una dirección. Los rodamientos están dispuestos por parejas, de modo que se puede conseguir un guiado axial en ambas direcciones. Los rodamientos a bolas de contacto angular de una hilera del diseño AA con un ángulo de contacto de α = 26° se utilizan en aplicaciones con una mayor carga axial. Los rodamientos de los diseños B y AA no son separables, aunque ambos anillos tienen un solo nervio. Las dimensiones límite de los rodamientos a bolas de contacto angular de una hilera, indicadas en las tablas de dimensiones, corresponden a la norma internacional de dimensiones ISO 15. La designación del rodamiento en el diseño estándar se muestra en las tablas de dimensiones. Las diferencias con el diseño estándar se designan mediante símbolos adicionales según STN 02 4608. Los rodamientos a bolas de contacto angular de una hilera se fabrican normalmente con la clase de tolerancia normal P0 (no se indica el símbolo). Para aplicaciones especiales que requieren una elevada precisión o para velocidades de rotación más elevadas, los rodamientos se suministran en la clase de tolerancia superior P6. Los valores límite de desviación de la dimensión y de la precisión de rotación se indican en la norma ISO 492.

---
