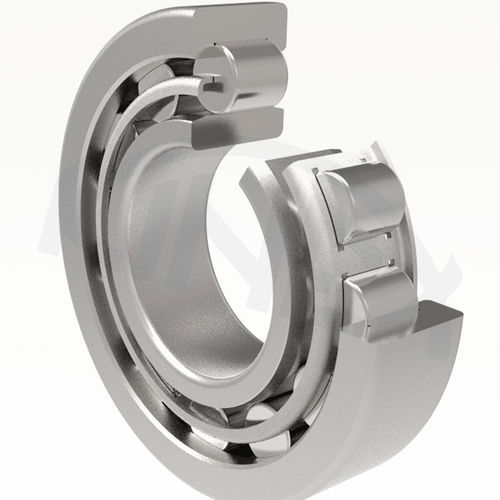

Rodamiento de rodillos cilíndricos 52 series

radialaxialde una sola hilera

Los rodamientos de rodillos cilíndricos de una hilera se fabrican en varios diseños. El diseño NU tiene rodillos guiados entre las nervaduras del anillo exterior, mientras que el diseño N tiene rodillos guiados entre las nervaduras del anillo interior. Ambos diseños permiten el desplazamiento axial de los anillos en ambas direcciones. El diseño NJ está construido con dos nervaduras de guía en el aro exterior y una en el interior. El diseño NF se realiza con dos nervaduras de guía en el anillo interior y una en el anillo exterior. Ambos diseños permiten la transmisión de una fuerza axial limitada en una dirección. Además de los elementos utilizados en el diseño NJ, el diseño NUP tiene un anillo plano adicional, que funciona como segunda cabeza de apoyo en el anillo interior y permite que el rodamiento transmita fuerzas axiales limitadas en ambas direcciones. El guiado axial en ambas direcciones se puede conseguir utilizando anillos angulares HJ para los rodamientos de diseño NJ y el guiado axial en una dirección para los rodamientos de diseño NU. La designacion de la forma del anillo angular perteneciente a cada rodamiento con agujero conico se indica en las tablas de dimensiones. Los rodamientos de una hilera de rodillos cilíndricos tienen mayor capacidad de carga que los rodamientos de una hilera de bolas del mismo tamaño, y son adecuados para montajes con elevada carga radial, elevada frecuencia de rotación y cuando se requiere un montaje fijo de ambos anillos.
