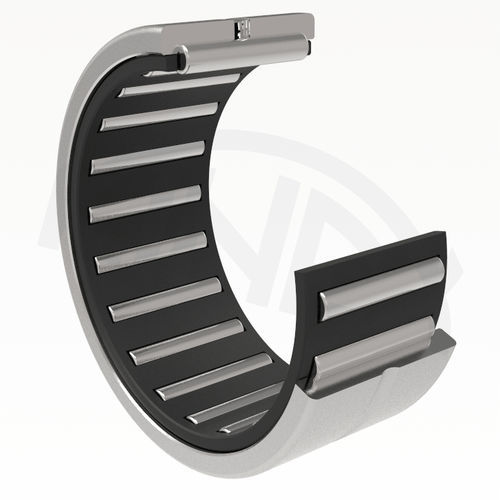

Rodamiento de agujas NK series

radialaxialde acero

Los rodamientos de agujas sin anillo interior y con anillo interior son rodamientos de rodillos para cargas elevadas con una construcción espacial sencilla. Los rodillos de agujas guiados uniformemente al eje en jaula fija se fabrican con un diámetro de tolerancia de 2 µm. El anillo exterior con nervaduras y una jaula con agujas forman la unidad constructiva. Los rodamientos de agujas con bordes sin anillo interior se suministran en las siguientes ejecuciones: NK, NKS, RNA 49, RNA 69 Los rodamientos de agujas sin anillo interior permiten una solución óptima del problema de colocación, por lo que la pista de rodadura en el eje puede ser endurecida o rectificada. En comparación con los rodamientos con anillo interior, es posible fabricar ejes reforzados y mejorar la precisión de funcionamiento del rodamiento, ya que se elimina la tolerancia del anillo interior. El círculo exterior de estos rodamientos de agujas cuando no están montados está en el campo de tolerancia de F6. El círculo exterior es un círculo interior formado por los rodillos de agujas cuando tocan la pista de rodadura del anillo exterior sin holgura. Para la lubricacion los rodamientos tienen una ranura y una abertura de lubricacion, esto no se aplica para los rodamientos NK F ≤ 10 mm. Las dimensiones limites de los rodamientos de agujas, dadas por las tablas dimensionales, corresponden al plan dimensional internacional de ISO 1206. La designación de los rodamientos de agujas en el diseño básico se indica en las tablas dimensionales. Los rodamientos de agujas se fabrican en la clase de tolerancia normal P0 (el símbolo P0 no está marcado). Para la colocación especial, que exige alta precisión, se suministran rodamientos con clase de tolerancia superior P6.
