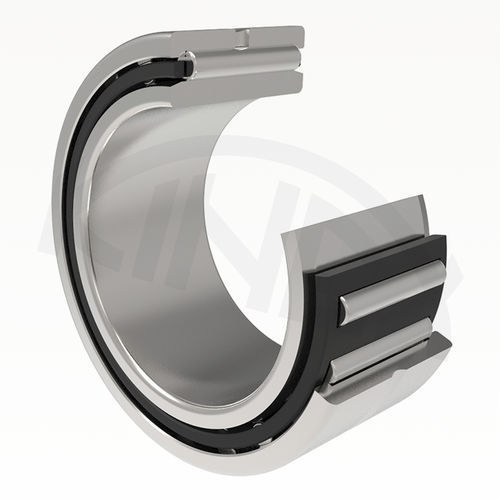

Rodamiento de agujas N series

radialaxialde acero

Los rodamientos de agujas sin anillo interior y con anillo interior son rodamientos de rodillos para cargas elevadas con una construcción espacial sencilla. Los rodillos de agujas guiados uniformemente al eje en jaula fija se fabrican con un diámetro de tolerancia de 2 µm. El anillo exterior con nervaduras y una jaula con agujas forman la unidad constructiva. Los rodamientos de agujas con nervaduras con anillo interior se suministran en los siguientes diseños: NKI, NKIS, NA48, NA49, NA 69. El diseño con anillo interior se utiliza cuando no se puede hacer la pista de rodadura en el eje. El anillo exterior con jaula y el anillo interior pueden montarse independientemente. Los valores de desplazamiento ("s") especificados en las tablas de dimensiones no pueden superarse teniendo en cuenta las tolerancias de fabricación y la dilatación térmica de los elementos de conexión durante el funcionamiento. Si los valores de la tabla son insuficientes, los rodamientos de agujas pueden combinarse con anillos IR y LR más anchos, como se indica en las tablas de dimensiones. Para la lubricación, los rodamientos disponen de una ranura y abertura de lubricación, esto no se aplica para los rodamientos NKI d ≤ 7 mm. Las dimensiones límite de los rodamientos de agujas, que se indican en las tablas dimensionales, corresponden al plan dimensional internacional de la norma ISO 1206. La designación de los rodamientos de agujas en el diseño básico se indica en las tablas dimensionales. Los rodamientos de agujas se fabrican en la clase de tolerancia normal P0 (el símbolo P0 no está marcado). Para la colocación especial, que exige alta precisión, se suministran rodamientos con clase de tolerancia superior P6.
