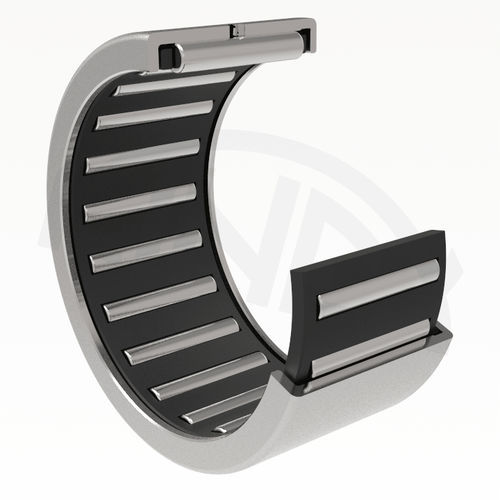

Casquillo de agujas radial

Los casquillos de agujas abiertos y cerrados son rodamientos de agujas con la menor altura constructiva radial, compuestos por anillos exteriores de pared delgada no cortantes y jaulas de agujas. La jaula con agujas permite la colocación de rodillos con gran capacidad de carga y, además, proporciona un excelente funcionamiento del rodamiento incluso a elevadas velocidades y largos intervalos de lubricación gracias a los grandes espacios para la grasa. Estos casquillos de agujas, si no se colocan directamente sobre los ejes templados, pueden combinarse con anillos interiores LR o IR. Los anillos interiores pertenecientes a rodamientos específicos se indican en las tablas de dimensiones. Los casquillos de agujas se suministran en estas ejecuciones: HK - casquillos de agujas abiertos con jaula BK - casquillos de agujas con jaula, cerrados por un lado En comparación con los casquillos de agujas abiertos, los casquillos de agujas cerrados tienen el fondo cerrado y son adecuados para cerrar el alojamiento en el extremo del eje y para absorber las fuerzas de arranque. Las dimensiones principales de los casquillos de agujas abiertos y de los casquillos de agujas cerrados, indicadas en las tablas dimensionales, corresponden al plano internacional de dimensiones ISO 3245. La designación de los casquillos de agujas abiertos y casquillos de agujas cerrados en la realización principal se indica en las tablas dimensionales. Los casquillos de agujas tienen jaulas de acero, que no se indican especificamente. Los tamaños más pequeños y los rodamientos para aplicaciones especiales se fabrican con jaulas de poliamida indicadas con las letras añadidas TV.
