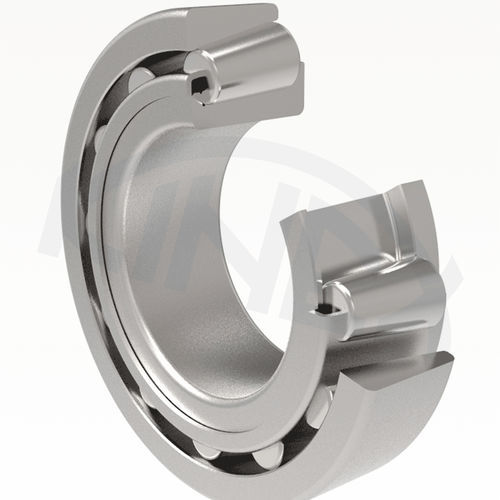

Rodamiento de rodillos cónicos 3 series

radialaxialde una sola hilera

Los rodamientos de una hilera de rodillos cónicos tienen una hilera de rodillos cónicos que descansan sobre la nervadura de guía del anillo interior con sus caras funcionales. Debido al gran número de rodillos cónicos, estos rodamientos tienen una elevada capacidad de carga tanto en dirección radial como axial. La capacidad de carga axial depende de la magnitud del ángulo de contacto. La disposición con rodamientos de rodillos cónicos de una hilera suele estar formada por una pareja de rodamientos. Un solo rodamiento puede soportar la carga axial solo en una direccion. Los rodamientos son separables. El anillo interior (cono) con rodillos cónicos y una jaula es una unidad de montaje. El anillo exterior (cazoleta) es la otra unidad de montaje. Los rodamientos de una hilera de rodillos cónicos se fabrican tanto en dimensiones métricas como en pulgadas. Las dimensiones límite de los rodamientos de rodillos cónicos de una hilera métricos indicadas en las tablas de dimensiones corresponden a la norma internacional de dimensiones ISO 355. Las dimensiones límite de los rodamientos de rodillos cónicos de una hilera en pulgadas indicadas en las tablas de dimensiones corresponden a la norma americana AFBMA Standard 19.2 (USA). La designación de los rodamientos de diseño estándar figura en la parte de tablas de esta publicación. La marca adicional X utilizada en los rodamientos de la serie 320 significa, que las dimensiones principales han sido modificadas de acuerdo con las recomendaciones de las normas internacionales ISO. Los rodamientos de una hilera de rodillos cónicos están equipados con una jaula de acero prensado que no está marcada.
