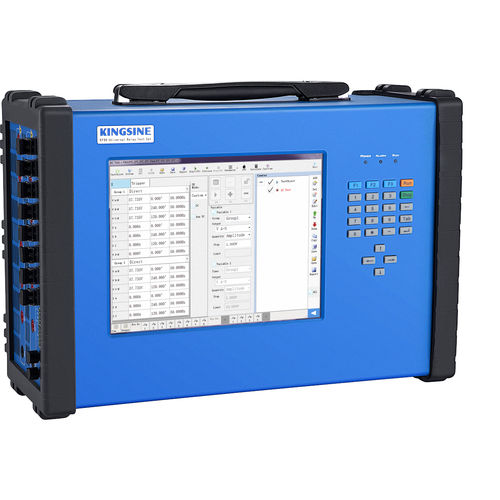

Aparato de pruebas de seguridad eléctrica KF86

automáticocontrolado por PCde relés de protección

El equipo de prueba de relés inteligentes KF86 No. de artículo: 203009 Peso ligero: 10 kg, fácil de llevar en el viaje de vuelo. 6x20A, 6x130V canales de salida analógica. Equipo compacto de prueba de relés de 6 fases con alta precisión y solución completa (que cumple con el valor muestreado de IEC61850 y GOOSE), cumple totalmente con todos los requisitos para la detección y depuración de IED IEC61850, unidades de fusión, sistemas de control de estación y relés de protección tradicionales. Características: ● - Con salida simultánea de mensajes SMV analógicos (6x130V de voltaje, 6x20A de corriente) y IEC61850; ● - Computadora industrial de doble núcleo incorporada, unidad sólida SSD de gran capacidad incorporada; sistema operativo Windows 7 incorporado; pantalla LCD de color verdadero de 9,7 pulgadas, resolución de 1024×768, operación de pantalla táctil. Puede trabajar fuera de línea o en línea; ● - Proporciona 8 pares de puertos ópticos LC, puede transmitir y recibir 36 canales de valores de muestra de formato de trama IEC61850-9-1, IEC61850-9-2; con función de prueba de potencia óptica; ● - Proporciona 6 puertos ópticos de salida ST y 2 puertos ópticos de recepción ST, que pueden emitir 6 conjuntos de mensajes de valores muestreados conforme al formato IEC60044-7/8 (FT3); puede recibir 2 conjuntos de formato FT3 de la especificación IEC60044-7/8 Mensaje de valores muestreados; ● - Puede suscribirse/publicar información o salida de GOOSE, recibir conmutación y realizar pruebas de bucle cerrado de protección; ● - Simula una salida de bajo nivel de 12 canales para probar la protección de la entrada de bajo nivel; ● - Se inicia para simular el IED para liberar activamente GOOSE, señales de valor muestreado, para eliminar el proceso de reinicio del dispositivo bajo prueba causado por la interrupción del enlace después de que se detenga la prueba;
