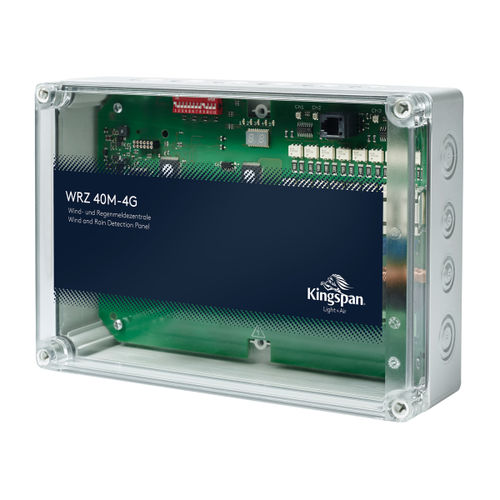

Cuadro de mando para instalación de ventilación WRZ 40M/4G

eléctricocon interruptor

Ventajas/Características: - Conexión para hasta dos sensores de viento/lluvia WRM/2 24 V o hasta dos sensores de lluvia RM/2 24 V (tipo WRZ 40 M/4G) - Conexión para interruptores de ventilación de 230 V y 24 V - Cierre automático de ventanas, trampillas y cúpulas de claraboya accionadas por motores de 230 V CA tras la señal de viento/lluvia - 4 contactos de relé libres de potencial para cuadruplicar y reenviar una señal de viento/lluvia (tipo WRZ 10 M/1G) - Transmisión temporizada de la señal de viento/lluvia, configurable mediante interruptor DIP - Alimentación temporizada de la salida de accionamiento CERRAR (la función de ventilación se libera a pesar de la señal de viento/lluvia), configurable mediante interruptor DIP (tipo WRZ 10 M/1G) - Conexión en cascada opcional de varios WRZ 10M-1G para duplicar la señal; máx. 4 pueden conectarse en cascada con un WRZ40M-4G - Indicación visual del estado - Indicación de la activación de los detectores respectivos, separados por viento y lluvia Aplicaciones: accionamientos de ventilación de 230 V CA y detectores de viento/lluvia de 24 V CC Propiedades eléctricas: Alimentación de energía primaria Tensión de alimentación: 230 V CA (±10 %), protección por fusible independiente Consumo de energía: Máx. 1860 W Consumo de energía (en espera): Depende de las cargas conectadas Terminal de conexión: Borne de resorte máx. 2.5 mm Tensión: 230 V CA (nominal) (±10 %) Corriente nominal: 2 A por grupo de accionamientos Desbloqueo automático: Duración ajustable o impulso de 2 s (para electroválvulas) Terminal de conexión: Borne de resorte máx. 2.5 mm² Protección por fusible: T 3,15 A H Dimensiones (Al x An x Pr): 175 x 250 x 75 mm Peso: aprox. 1 kg Temperatura nominal: 20 °C Temperatura ambiente: de -5 °C a +40 °C Grado de protección: IP 54
