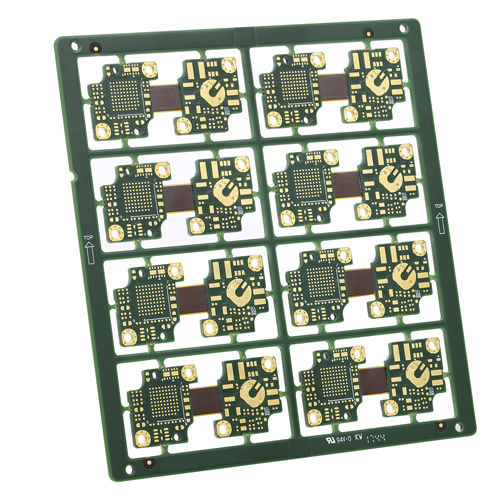

Circuito impreso flexible Rigid-Flex PCB

5 capas6 capas8 capas

Las placas rígidas-flexibles son placas de circuito impreso que tienen placas flexibles (FPC) y rígidas en la misma placa, que se suelen emplear para ahorrar espacio, eliminar montajes de cableado y también pueden soldarse con componentes complejos. La combinación de otras placas de mayor tecnología, como la HDI, como parte de su embalaje, también es un diseño común. Rígido-flex con placa rígida de 2-16L y placa flexible de 1-6L Estructura de espacio de aire en el área flexible PCB rígido-flex con HDI de 2 pasos Rigid-flex con estructura asimétrica (1 capa flexible + 1 capa rígida) Dispensación en la zona de transición del rígido-flex
