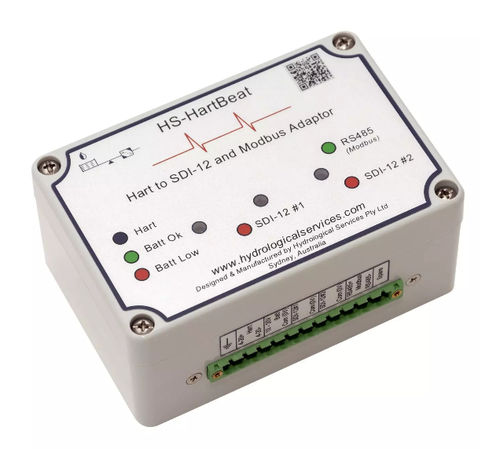

Módulo de interfaz HART HART to SDI-12/

RS-485Modbus

La "Interfaz HART a SDI-12" de HyQuest Solutions permite conectar cualquier dispositivo HART de 4-20mA a un registrador de datos SDI-12 proporcionando la mejor precisión disponible en el protocolo HART.El Hartbeat está disponible en dos modelos, HBT1 y HBT1 Plus. (Véase el boletín separado HBT1 para más detalles). Interfaz de doble salida SDI-12 y 4-20mA Pantalla LCD Robusta caja de aluminio con recubrimiento de polvo (IP65) Opciones seleccionables por el usuario Alimentación +10 V a +18 V D C Protección contra polaridad inversa. LCD apagado + Retroiluminación apagada + Hart encendido @ 4mA = 32mA min LCD encendida + Retroiluminación encendida + Hart encendido @ 20mA = 118mA máx Interfaz Hart - +16V DC (Incluso cuando la fuente de alimentación es de +10 V ) Corriente limitada a 30mA - en caso de cortocircuito. Utiliza comandos Hart para recuperar información y también para establecer la configuración. (Permite la conexión de un Vega Connect Master externo proporcionando alimentación de +16V DC y sin comunicaciones - selección de DIP Sw) SDI principal - SDI-12 (Conforme a SDI-12 V1.3) SDI extra - Conforme a SDI-12 V1.3 4-20mA - Como sensor - Rango configurable Indicadores - LED 1 Azul = Hart Comms Rojo = Batería baja Verde = Batería OK LED 2 Rojo = SDI-12 #1 comms - LED 3 Verde = Comunicación con el tablero LCD Opciones seleccionables por el usuario - Interruptores DIP internos (consulte el manual de instrucciones para más detalles) Conexión - Terminales de tornillo de 6 vías y terminales de tornillo de 3 vías (consulte el manual de instrucciones para más detalles) Temperatura de funcionamiento - -400C a +700C Medio ambiente - IP65 Dimensiones - 205mm x 100mm x 105mm (L x A x P)
