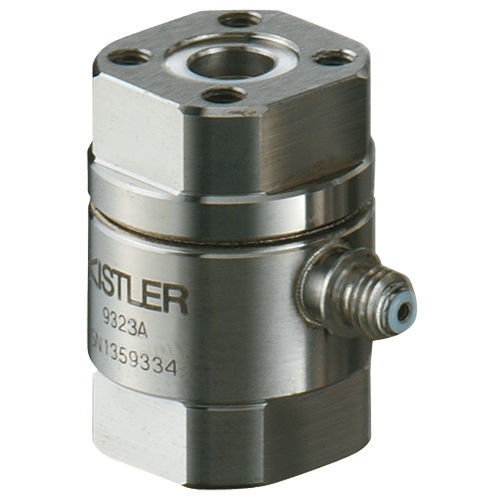

Célula de carga piezoeléctrica 9323A

de tracción compresiónde un ejereforzada

- Transductor de fuerza de prensado precargado y calibrado, listo para medir inmediatamente - Sensibilidad: ≈ -3,9 pC/N - Dimensiones D x H: 20 x 26 mm Este transductor de fuerza de la serie Press Force es ideal para medir tanto fuerzas dinámicas como cuasistáticas. La precarga de fábrica y la adaptabilidad de estos prácticos diseños garantizan su disponibilidad para un uso inmediato. La célula de carga Press Force se basa en el principio de medición piezoeléctrico. La fuerza que actúa sobre el elemento de cuarzo genera a la salida del sensor una carga eléctrica proporcional, que es convertida por el amplificador de medida conectado en serie en una señal de proceso adecuada para la evaluación (típicamente 0 ... 10 V). Dependiendo del tipo de sensor, también pueden medirse fuerzas de tracción de hasta el 16% del rango de fuerza de compresión. Aunque no están calibrados, estos rangos se utilizan a menudo para detectar fuerzas de retroceso de herramientas, por ejemplo, tras procesos de ajuste a presión. Tipo de producto Sensor precargado Sí Fuerza de precarga 8.5 kN Fuerza de tensión máxima 0 ... -2 kN Rigidez axial 1.2 kN/μm Momento flector máximo Mxy (carga simple) 23 N-m Par máximo Mz (Fx = 0 N, Fy = 0 N, Fz = 0 N) 5 N-m Fuerza cortante 0.62 kN
