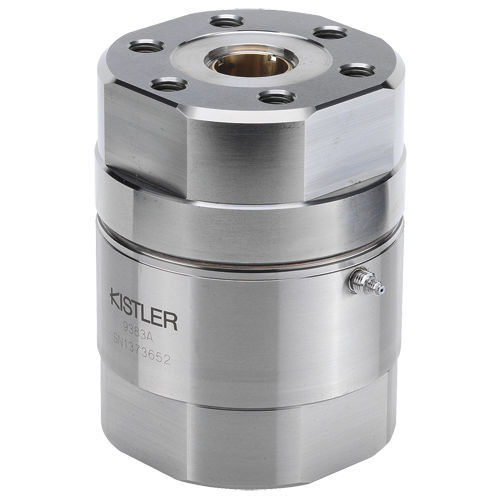

Célula de carga piezoeléctrica 9383A

de tracción compresiónde un ejepara máquina de ensayos

- Transductor de fuerza de prensado precargado y calibrado, listo para medir inmediatamente - Sensibilidad: ≈ -1,9 pC/N - Dimensiones DxH: 100x130 mm Este transductor de fuerza de la serie Press Force es ideal para medir tanto fuerzas dinámicas como cuasistáticas. La precarga de fábrica y la adaptabilidad de estos prácticos diseños garantizan su disponibilidad para un uso inmediato. La célula de carga Press Force se basa en el principio de medición piezoeléctrico. La fuerza que actúa sobre el elemento de cuarzo genera a la salida del sensor una carga eléctrica proporcional, que es convertida por el amplificador de medida conectado en serie en una señal de proceso adecuada para la evaluación (típicamente 0 ... 10 V). Dependiendo del tipo de sensor, también pueden medirse fuerzas de tracción de hasta el 16 % del rango de fuerza de compresión. Aunque no están calibrados, estos rangos se utilizan a menudo para detectar las fuerzas de retroceso de las herramientas, por ejemplo después de procesos de ajuste a presión. Sensor precargado Sí Propiedades mecánicas Fuerza de precarga 250 kN Fuerza de tensión máxima 0 ... -50 kN Rigidez axial 7.9 kN/μm Momento flector máximo Mxy (carga única) 3407 N-m Par máximo Mz (Fx = 0 N, Fy = 0 N, Fz = 0 N) 783 N-m Fuerza cortante 16.9 kN
