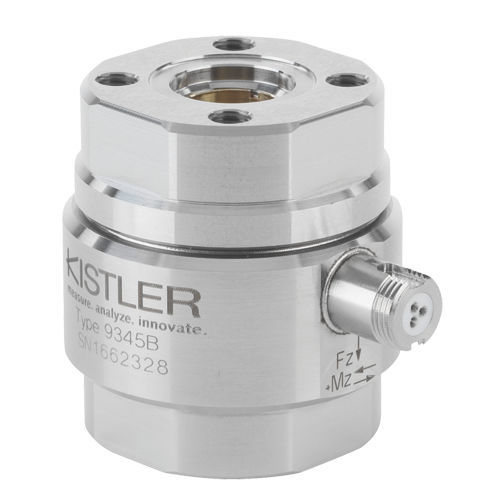

Transductor de fuerza con medida de par 9345B

de tracción compresión2 ejespiezoeléctrico

- Sensibilidad: Fz: ≈ -3,7 pC/N, Mz: ≈ -190 pC/Nm - Dimensiones DxH: 36x42 mm Este transductor piezoeléctrico de fuerza-par de 2 ejes es adecuado para medir una fuerza de tracción o compresión Fz y un par Mz que actúan sobre el sensor. La alta resolución permite medir los más mínimos cambios dinámicos en grandes fuerzas y pares en ejes no giratorios. Los discos de cuarzo sensibles a la presión y al cizallamiento están integrados bajo alta precarga entre un tornillo hueco de precarga y una tuerca que hace las veces de caja del sensor. Debido a la rigidez extremadamente alta de los elementos sensores, los componentes Fz y Mz se miden prácticamente sin cambio de carrera o ángulo. La señal de carga proporcional a la fuerza y al par es captada por electrodos y conducida a través de un cable blindado al amplificador de carga. Este último convierte las señales de carga en tensiones de salida proporcionales, que pueden registrarse y evaluarse. Rigidez axial 1.7 kN/μm Rigidez Cφ (Mz) [kN/μm] 0.19 N-m/μrad Sobrecarga Fz [kN] -12, 12 kN Sobrecarga Mz [N-m] -30, 30 N-m
