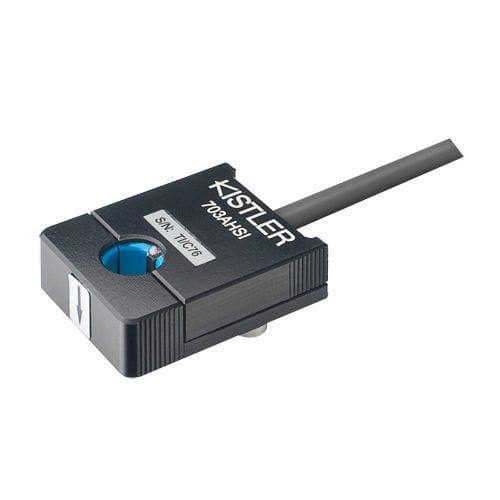

Sensor de corriente toroidal M703AHSI

DCAC

Sensor de corriente AC/DC y de impulsos de corriente Aplicable para diámetro de cable 2,7 ... 3,0 mm Tensiones de alimentación: 5 ... 10,5 VCC (M703A); 9 ... 20 VCC (M703B) El sensor de corriente y de impulsos de corriente tipo M703A... se utiliza para la medición de corriente continua y alterna, así como de impulsos de corriente. El sensor de impulsos de corriente se basa en el principio de medición Hall y permite así la medición indirecta del amperaje en un cable. Las ventajas son: La señal de medición está aislada galvánicamente del cable bajo tensión, cuya corriente debe medirse. Además, no es necesario dividir el conductor activo. Las variaciones en el conductor activo producen una variación en el campo magnético alrededor del conductor. Un sensor Hall con núcleo toroidal detecta las variaciones del campo magnético y suministra una tensión de salida proporcional a la corriente. La calidad de la tensión de alimentación influye linealmente en la sensibilidad y, por tanto, en el rango de medida.
