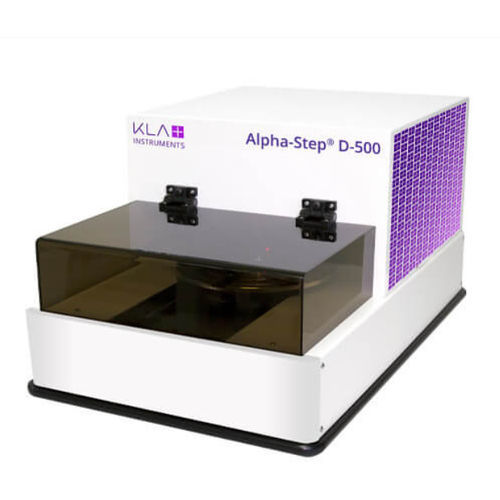

Perfilómetro óptico Alpha-Step D-500

3Dcon estiletepara la medición de la rugosidad

El perfilador de palpador Alpha-Step D-500 admite mediciones en 2D de la altura, la rugosidad, la curvatura y la tensión del paso. La innovadora tecnología de sensores ópticos de palanca ofrece mediciones de alta resolución, gran alcance vertical y capacidad de medición de baja fuerza. Una ventaja de la técnica de medición con palpador es que se trata de una medición directa, independiente de las propiedades del material. La fuerza ajustable y la elección del palpador permiten mediciones precisas de una amplia variedad de estructuras y materiales. Esto permite la cuantificación de su proceso para determinar la cantidad de material añadido o eliminado, además de cualquier cambio en la estructura mediante la medición de la rugosidad y la tensión. Imagen ampliada de la rugosidad de las células solares Características Altura del escalón: Nanómetros hasta 1200µm Fuerza baja: 0.03 a 15mg Video: Cámara de color de alta resolución de 5MP Corrección de la clave de acceso: Elimina la distorsión debida a la óptica de vista lateral Corrección de arco: Elimina el error debido al movimiento de arco del palpador Tamaño compacto: La huella más pequeña del sistema para un perfilador de aguja de mesa Software: Interfaz de software fácil de usar Gráfico que muestra las medidas de altura del paso Aplicaciones Altura del escalón: Altura del escalón en 2D Textura: Rugosidad y ondulación 2D Forma: arco y forma 2D Estrés: Tensión de la película fina 2D
