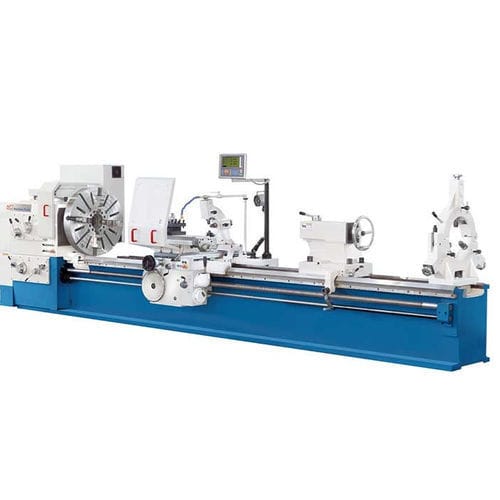

Torno convencional DL S 515/3000
horizontal3 ejesA2-11

torno convencional
torno convencional
torno convencional
torno convencional
torno convencional
torno convencional
Añadir a mis favoritos
Añadir al comparador


Características

Sistema de control
convencional
Orientación del husillo
horizontal
Número de ejes
3 ejes
Nariz del husillo
A2-11
Aplicaciones
para uso intensivo, para piezas de gran tamaño
Rendimiento
de alta precisión, potente
Diámetro

1.000 mm, 1.350 mm
(39,37 in, 53,15 in)

Velocidad de rotación

Mín.: 5 rpm
(31,416 rad.min-1)

Máx.: 630 rpm
(3.958,407 rad.min-1)

Longitud de la pieza

3.000 mm
(118 in)

Paso de barra

100 mm
(4 in)

Carrera X

520 mm
(20 in)

Carrera Z

2.700 mm
(106 in)

Avance rápido eje X

1.800 mm/min
(1 in/s)

Avance rápido eje Z

3.640 mm/min
(2 in/s)

Potencia nominal

22 kW
(29,9 hp)

Longitud total

5.150 mm
(203 in)

Ancho total

1.500 mm
(59 in)

Altura total

1.600 mm
(63 in)

Peso

6.800 kg
(14.991 lb)

Descripción

La serie de tornos DL S es algo más pequeña que la DL E Heavy, pero también está diseñada para grandes diámetros de torneado y longitudes de pieza. Es la solución al trabajo convencional de piezas de hasta 5.000 mm de longitud y un diámetro superior a 720 mm. La bancada especialmente ancha y nervada acoge el peso elevado de las piezas. El embrague de discos múltiples da al usuario el control de la dinámica de la carrera del husillo y la marcha rápida en el soporte es especialmente efectiva en grandes longitudes de bancada. Anchos de centro de hasta 5000 mm Potente motor Velocidad del husillo ajustable en 4 pasos Avance rápido en dirección X y Z Plataforma de la máquina ancha y extra pesada con gran reborde y construcción de una sola pieza en bloque Las ranuras de la guía endurecidas por inducción y rectificadas aseguran una precisión a largo plazo y un desgaste mínimo Enorme cabeza fija con husillo principal de alta precisión en un rodillo de rodamientos cónico con diámetro interno del husillo de 100 mm para una excelente estabilidad en cargas pesadas Funcionamiento muy silencioso a la velocidad máxima del husillo El control de palanca para alimentación en X y Z está montado directamente en el soporte Caja de cambios manual de 4 pasos con control de frecuencia de alta calidad combinada con un potente motor de husillo principal que permite un ajuste exacto de las rpm y un par elevado para proporcionar la máxima potencia incluso con las cargas más pesadas Alimentación rápida para los ejes X y Z que permite un rápido posicionamiento del soporte y menos tiempo sin funcionamiento
