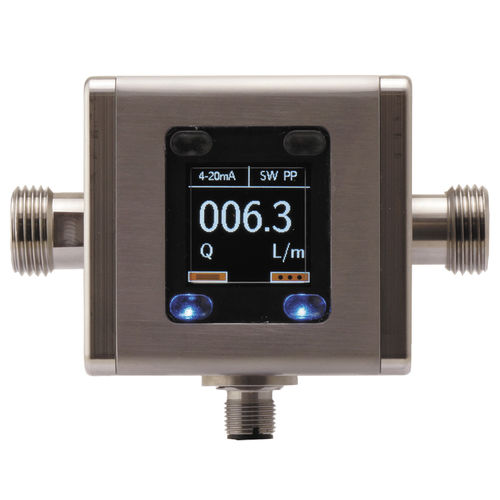

El nuevo medidor de caudal MIM fue desarrollado para medir y monitorear el flujo de líquidos conductivos en tuberías de tamaño pequeño y mediano.
El dispositivo funciona de acuerdo con el principio de medición electromagnética. De acuerdo con la Ley de inducción magnética de Faraday, se induce un voltaje en un conductor que se mueve a través de un campo magnético. El agente de medición eléctricamente conductor actúa como el conductor movido. El voltaje inducido en el agente de medición es proporcional a la velocidad de flujo y, por lo tanto, es un valor para el flujo volumétrico. Los fluidos deben tener una conductividad mínima. El voltaje inducido es recogido por dos electrodos de detección que están en contacto con el agente de medición y se envían al amplificador de medición.
La velocidad de flujo se calculará en función del área de la sección transversal de la tubería.
La medición no depende del líquido del proceso y sus propiedades materiales, como densidad, viscosidad y temperatura. Dos salidas dadas se pueden configurar para cambio, análogo o frecuencia. También se puede seleccionar una función de dosificación, donde la salida 1 se configura como interruptor NPN / PNP / PP y la salida 2 se configura como entrada de control.
