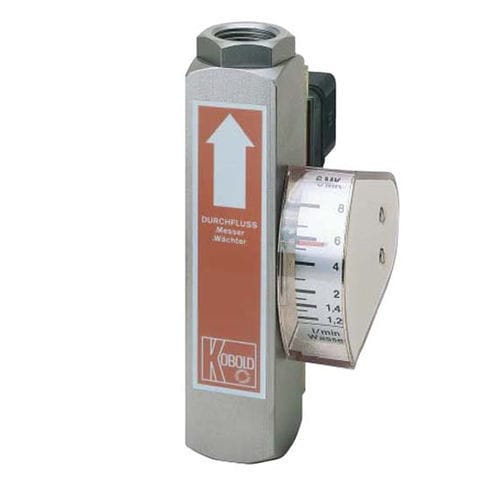

Controlador de caudal magnético SMV

de área variablecon ampolla reedpara agua

Los probados medidores e interruptores de caudal KOBOLD modelo SMV-... están basados en el bien conocido principio de los medidores de caudal tipo flotador excepto por el tubo de medición cónico convencional. Estos instrumentos patentados vienen en cambio con un tubo de caudal cilíndrico, con ranuras cónicas alrededor de la periferia. Esto elimina los problemas usuales de guiar al flotador cilín- drico dentro del cristal de medición cónico. El novedoso diseño, que incluye la provisión de una apropiadamente di- mensionada separación anular de ancho constante entre el flotador y el tubo, ha permitido reducir considerablemente la sensibilidad a la suciedad. El flotador contiene imanes permanentes que activan un con- tacto biestable tipo reed externo al circuito del fluido, es decir, el fluido es separado herméticamente del contacto eléctrico. Además, se encuentra alojado en una cubierta de altura reg- ulable asegurando así que el contacto esté protegido incluso en atmósferas agresivas. Cuando el fluido entra al instrumento el flotador se eleva. Una vez que el campo magnético alcanza las puntas de contacto del interruptor tipo reed, el contacto se cierra. Conforme el caudal aumenta el flotador se eleva más hasta que alcanza su posición final. Esto evita que el flotador vaya más allá del rango de contacto del tubo operado magnéticamente, es decir, el contacto se mantiene cerrado asegurando así la conmutación biestable. Con los modelos SMW-2... y SMW-3... el campo magnético activa también un indicador externo herméticamente aislado, teniendo como resultado mediciones precisas de caudal in- cluso en altas presiones de operación. El campo magnético y el indicador están
