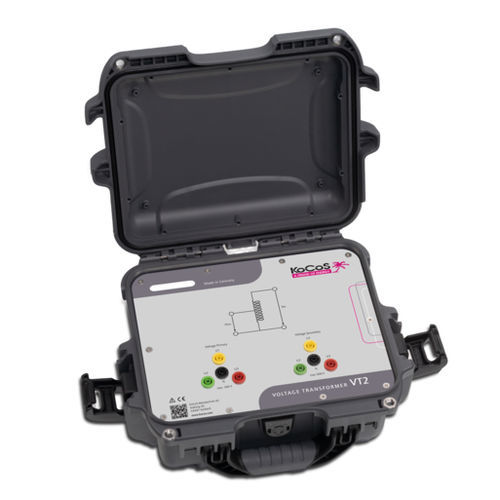

Sistema de prueba para laboratorio Voltage Transformer VT2

de red eléctricapara máquinas e instalaciones eléctricaspara la industria electrónica

Pruebas de relés en instalaciones de baja tensión con hasta 690 VLL En combinación con el transformador de tensión VT2, la tensión máxima de salida de los sistemas de prueba ARTES puede duplicarse, pasando de 300 VLE/520 VLL a 600 VLE/1040 VLL. Así, es posible probar directamente relés de protección con una tensión nominal de hasta 690 VLL. El transformador de tensión trifásico VT2 se caracteriza especialmente por su alta precisión. Pero también se tuvo especialmente en cuenta la protección del objeto de prueba contra sobretensiones. Alta precisión y casi independiente de la carga Durante el desarrollo del VT2, se prestó especial atención al dimensionamiento de los transformadores. Su adaptación especial con respecto a los devanados, la sección transversal del hierro y la geometría permitió lograr una elevada estabilidad de la tensión y, por tanto, una gran precisión en un amplio rango de carga. Por tanto, en la mayoría de los casos se puede prescindir de las mediciones, que requieren mucho tiempo, y de la determinación e introducción de la relación de transformación correspondiente antes de cada ensayo. Eliminación de corrientes de entrada para evitar resultados de medición incorrectos La corriente de irrupción habitual cuando se utilizan transformadores puede dar lugar a resultados de medición incorrectos durante la prueba del relé de protección. Gracias al número de devanados y a los núcleos de transformador especialmente diseñados, se ha podido realizar una eliminación extremadamente eficaz de las corrientes de irrupción. Las tensiones de salida constantes están disponibles directamente al inicio de la prueba y garantizan resultados de medición precisos.
