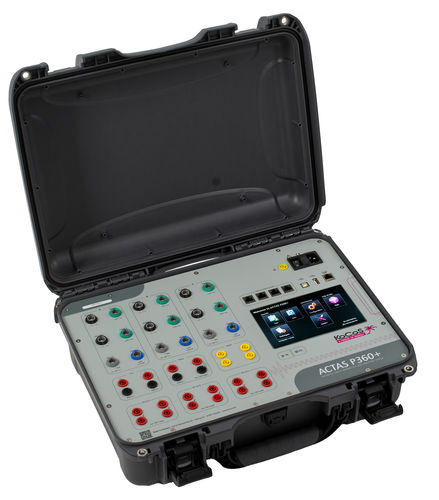

Sistema de prueba para equipo de conmutación ACTAS P360+

eléctricode red eléctricaportátil

Sistema portátil de prueba de aparamenta Sistema de ensayo flexible y compacto para el ensayo de aparamenta de media, alta y extra alta tensión con un plus en control y rendimiento. 1. Gama de aplicaciones más amplia gracias a más salidas de control y más potencia de la unidad de procesamiento principal que el modelo predecesor 2. Extremadamente robusto y compacto en carcasa rígida 3. Pruebas completas de aparamenta sin reconexión en una sola secuencia de prueba 4. Funcionamiento autónomo 5. Manejo y evaluación mediante pantalla táctil de 7 6. PIR y medición de contacto principal en hasta 12 cámaras de contacto 7. Determinación de la resistencia estática y dinámica en hasta 12 cámaras de contacto 8. Sencilla conexión en cascada de dispositivos adicionales para la comprobación de interruptores con más de 12 cámaras de contacto 9. Registro y análisis de la corriente de la bobina y del motor 10. Pruebas con puesta a tierra en ambos lados para AIS y GIS Pruebas completas de aparamenta in situ Mediante el panel de control integrado del ACTAS P360+, es posible realizar y evaluar pruebas completas de aparamenta de forma rápida y sencilla y con un alto grado de flexibilidad dentro de un único procedimiento de prueba: Medición en 12 contactos PIR y principales Determinación de los tiempos de funcionamiento para diversas secuencias de conmutación en hasta 12 contactos PIR y principales. Puesta a tierra en ambos lados En combinación con el PROMET SE, se pueden realizar pruebas simultáneas en hasta 3 polos, cada uno de los cuales tiene 4 cámaras de contactos principales, con puesta a tierra en ambos lados. Son posibles más cámaras de contacto. En los sistemas GIS, los tiempos de funcionamiento de las unidades de corte se miden mediante impulsos de corriente. Para ello, se conectan bobinas Rogowski a la toma de tierra aislada del sistema GIS.
