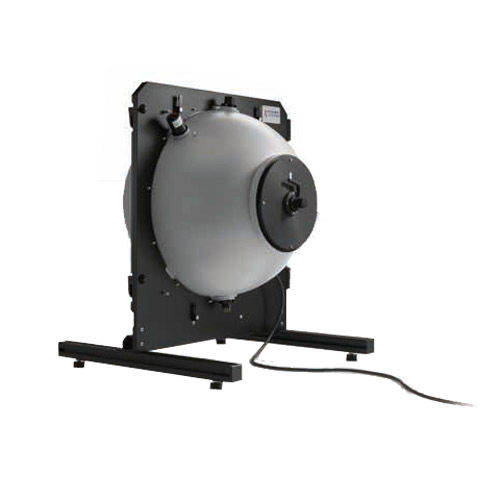

Esfera de Ulbricht para la medición del flujo luminoso ISP 500

Una de las pruebas más importantes en la medición de la luz es la evaluación de la potencia radiante total o el flujo luminoso de las fuentes de luz utilizando esferas integradoras. La superficie interior de una esfera integradora está recubierta de un material de reflexión difusa que garantiza la completa integración y homogeneización de la radiación emitida. La luz integrada se mide entonces en el puerto del detector. Instrument Systems ha desarrollado una serie completa de esferas de integración y está disponible en una amplia gama de tamaños para proporcionar funcionalidad para un amplio espectro de aplicaciones. La dimensión máxima de la fuente de luz a medir proporciona el factor decisivo para elegir la esfera integradora apropiada. Las fuentes más grandes requieren el uso de esferas integradoras más grandes para mantener al mínimo los errores de medición. Los sistemas de instrumentos que integran las esferas tienen todos un puerto de entrada lateral para determinar el flujo luminoso en la configuración 2π (es decir, para determinar la emisión en el hemisferio delantero solamente). Con esferas integradoras más grandes, el objeto de prueba puede montarse en el centro, lo que permite realizar mediciones en la configuración 4π (es decir, para determinar la emisión en todas las direcciones). - Un diámetro interior de 500 mm - Conforme a la CIE 127 para medir el flujo luminoso de los LEDs - Puerto minúsculo de 150 mm para el acoplamiento desde el lado - el poste de luz interno para montar las fuentes de prueba en el centro - fuente de luz auxiliar
