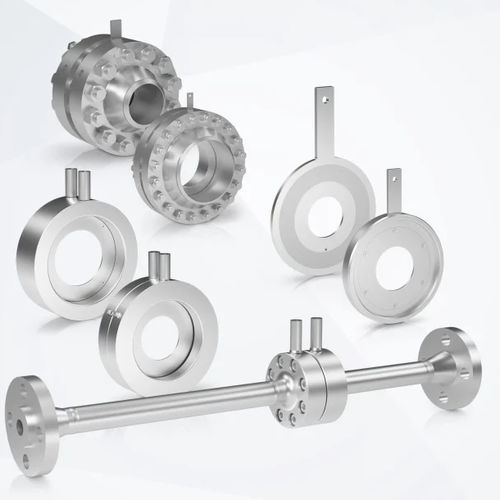

Placa de orificio para la medición de caudal por presion diferencial OPTIBAR series

Medidor de orificio serie OPTIBAR Medidor de orificio con grifos de esquina y cámaras anulares* Completamente premontado con placa de orificio, tuberías, secciones de entrada/salida, conexiones a proceso * Tamaños: DN15...100 / 1⁄2...4"; hasta PN100 / ASME Cl 1500 * Temperatura: máx. +400°C / +752°F * Material: 1.4404 / 316L El OPTIBAR MR 4300 es un conjunto de medidor de orificio. Es ideal para su uso en líneas de pequeño tamaño Se suministra completamente premontado y listo para su instalación, con placa de orificio, cámaras anulares, conexiones a proceso, así como secciones de entrada y salida para flujo de baja perturbación. El elemento de flujo DP está disponible con el transmisor de presión OPTIBAR DP 7060 DP, así como con colectores, válvulas, recipientes de condensado u otros accesorios. Características del producto * Diseño compacto o separado * Secciones aguas arriba y aguas abajo según DIN 19214 * Reduce las perturbaciones del flujo * Incertidumbres de medición mínimas: ±0,3...0,4% (calibrado) * Versión opcional calibrada con agua para mayor precisión (±0,3%) Aplicaciones típicas * Para medición de caudal por presión diferencial con transmisor OPTIBAR DP 7060 * Aplicaciones de líquido, gas y vapor en tamaños de línea pequeños * Aplicaciones de caudal DP con mayores requisitos de precisión
