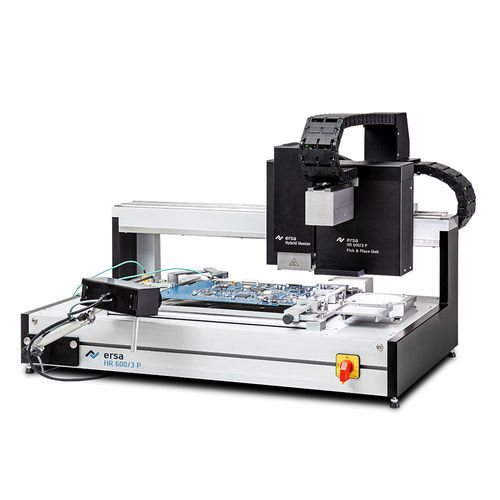

Estación de retrabajo automática HR 600/3P

estación de retrabajo automática
estación de retrabajo automática
estación de retrabajo automática
Añadir a mis favoritos
Añadir al comparador


Características

Especificaciones
automática

Descripción

El sistema de retrabajo HR 600/3P de Ersa permite la reparación automática de componentes SMT como BGA y MLF hasta longitudes de borde de 1 x 1 mm con precisión y fiabilidad. La interfaz gráfica de usuario HRSoft 2 permite la selección de procesos y el funcionamiento sin esfuerzo para cualquier usuario. La tecnología de Ersa Rework Systems asegura de forma sostenible el valor añadido de la electrónica: - tecnología de calentamiento suave - procesos de soldadura guiados por sensores - eliminación de restos de soldadura sin contacto - colocación precisa de componentes - documentación completa del proceso - orientación clara del usuario - Sistema de ejes de alta precisión (X, Y, Z) y cámaras de alta resolución - Colocación automatizada de componentes y procesos de soldadura y desoldadura - Cabezal calefactor híbrido con dos zonas de calentamiento - Potente subcalentamiento IR de gran superficie en tres zonas - Medición de temperatura sin contacto con sensor digital - Tres entradas de termopar tipo K para sensor Accu-TC - Refrigeración eficaz del conjunto con aire comprimido - Dimensiones (AnxPrxAl) en mm: 850 x 660 x 573 - Peso en kg: 65 - Diseño antiestático (sí/no): sí - Potencia nominal en W: 3.200 - Tensión nominal en V CA: 220 V - 240 V CA, 50-60 Hz, 16 A - Calefacción superior: radiador híbrido 800 W, en dos zonas, 60 x 60 mm - Calefacción inferior: Calefactor IR (3x 800 W), 380 x 250 mm - Canales de medición: 3x tipo K, 1x IRS - Láser de posición: Clase II - Tamaño de la placa de circuito impreso en mm: hasta 390 x 300 mm (+x), hasta 535 x 300 mm (+x), (0HR600/3PL) - Tamaño de la placa de circuito impreso en mm: de 1 x 1 mm a 60 x 60 mm - Precisión de los ejes: hasta +/- 25 µm - Cámara de colocación superior cámara en color GigE de 5 MP - Cámara de colocación inferior cámara en blanco y negro GigE de 5 MP - Distancia de trabajo (típica) 30-60 mm al calentador superior, 35 mm al calentador inferior

---

VÍDEO

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de Kurtz GmbH & Co. KG
* Los precios no incluyen impuestos, gastos de entrega ni derechos de exportación. Tampoco incluyen gastos de instalación o de puesta en marcha. Los precios se dan a título indicativo y pueden cambiar en función del país, del coste de las materias primas y de los tipos de cambio.
