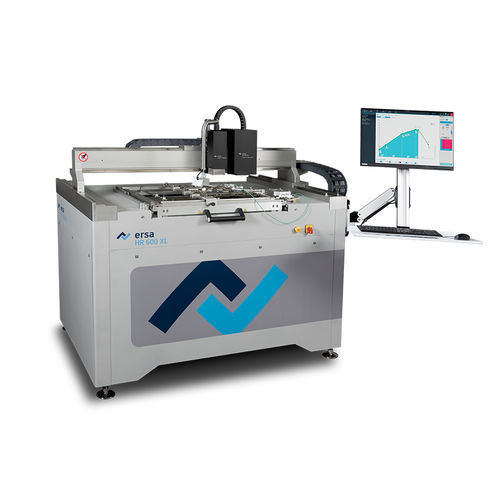

Estación de retrabajo automática HR 600 XL

El sistema de retrabajo HR 600 XL de Ersa se ha desarrollado para grandes formatos de placas de circuito impreso: los componentes de hasta 60 x 60 mm se pueden procesar con la misma facilidad y precisión. Con el cabezal calefactor XL disponible opcionalmente, se pueden procesar incluso componentes de hasta 120 x 120 mm de longitud de canto. La tecnología de los sistemas de retrabajo Ersa asegura de forma sostenible el valor añadido de la electrónica: - tecnología de calentamiento suave - procesos de soldadura guiados por sensores - eliminación de restos de soldadura sin contacto - colocación precisa de componentes - documentación completa del proceso - orientación clara del usuario - Cabezal calefactor híbrido de alta eficiencia de 800 W (2.000 W opcionales) - Calefactor inferior IR Matrix de gran superficie con 25 elementos calefactores individuales (600 W cada uno) - Observación del proceso con hasta 8 termopares - Alineación automática y precisa de componentes con ayuda de visión artificial - Sistema de ejes motorizados de alta precisión para la colocación de componentes (+/- 0,025 mm) - Resultados de reparación reproducibles e independientes del usuario - Control del proceso y documentación mediante el software de operador HRSoft 2 - Adecuado para el uso de la estación Dip&Print - Dimensiones (An x Pr x Al) en mm: 2250 x 1700 x 1650 incl. soporte de monitor - Espacio ocupado: 1691 x 1180 mm - Peso en kg: aprox. 312 - Diseño antiestático (sí/no): sí - Potencia nominal en W: 16 kW, opcional 16 kW + 15 kW - Tensión nominal en V CA: 400, trifásica, 50/60 Hz, 30 A - Conexión de aire comprimido 6-10 bar (sin aceite), conexión rápida de 1/4 pulgada - Volumen de refrigeración por aire: aprox. 110 l/min (@ 6 bar) - Calefacción superior: Emisor híbrido 60 x 60 mm (0,8 kW), opcional hasta 150 x 120 mm (2,8 kW)
