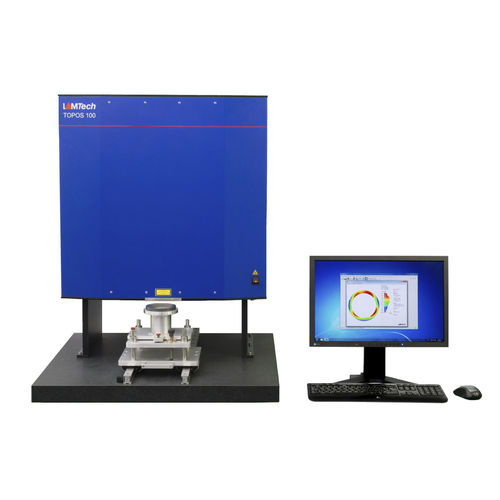

Interferómetro para la medición de la planeidad TOPOS 100

de piezas rectificadasde Fizeauóptico

El TOPOS 100 es un instrumento de medición de planitud sin contacto para superficies fabricadas con precisión y precisión submicrométrica. Los instrumentos de medición de planitud TOPOS cumplen los siguientes requisitos herramientas de medición que funcionen objetivamente para la producción y el control de calidad de componentes sofisticados, como los que se utilizan, por ejemplo, en la inyección de combustible sistemas, bombas o válvulas. Los interferómetros TOPOS permiten la medición sin contacto de la planitud del lapeado, piezas de precisión finas y pulidas. Los interferómetros TOPOS funcionan según el principio de la incidencia de la luz en el pastoreo. Se puede medir la planitud de las piezas también más rugosas, que ya no muestran ningún patrón de flecos con los planos ópticos o los interferómetros Fizeau. Basándose en el patrón de interferencia, un ordenador calcula la planitud del objeto de prueba. Además de las piezas lapeadas o rectificadas, también se pueden medir las piezas pulidas. Las piezas pueden ser de diversos materiales: - metal (acero, aluminio, bronce, cobre, etc.) - cerámica (AL2O3, SiC, SiN, etc.) - material plástico - etc. Los interferómetros se pueden colocar en la línea de producción, cerca de la máquina de procesamiento. La precisión absoluta es de hasta 0,1 µm en toda el área de medición.
