Interferómetro para la medición de la planeidad

para piezas grandesautomatizado

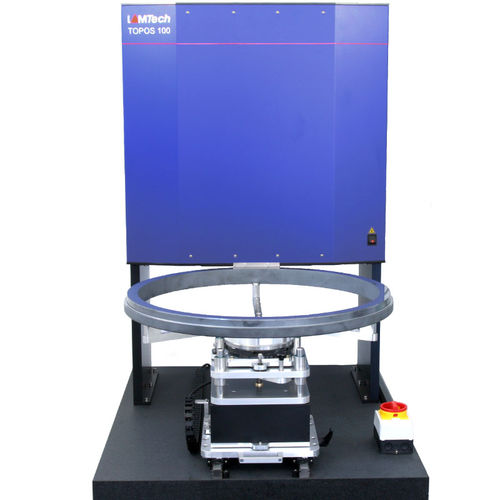

Medición de la planitud de anillos y superficies grandes con la prolongación del TOPOS 100 mediante una mesa transversal o giratoria Los interferómetros TOPOS se basan en un principio de medición sin contacto. Esta es la base para una medición con mesa en cruz o rotativa. Por lo tanto, no hay límite en el tamaño de la pieza medible en relación con el campo de medición del interferómetro. Con el método de una mesa en cruz o rotativa, el proceso de medición está totalmente automatizado. El número de mediciones individuales se basa en el tamaño del objeto de prueba. Después de la medición de cada segmento, el usuario recibirá el valor de planitud de toda la pieza como en cualquier otra medición normal. Anillos grandes con un diámetro exterior de hasta 420 mm y un ancho de anillo de hasta 80 mm Para medir anillos grandes, los segmentos de anillo se medirán con una superposición. Después, estos segmentos se fusionarán de forma calculadora. Por lo tanto, la base de esta medición es el método de costura. La rotación debajo del campo de medición del TOPOS 100 se realiza mediante una mesa giratoria de precisión accionada por motor. Es posible medir anillos con un diámetro exterior de hasta 420 mm y un ancho de anillo de hasta 80 mm. Si la anchura del anillo es mayor, las piezas pueden medirse utilizando una mesa en cruz.
