Software interferometría óptica ISA

de mediciónde control de calidadde imagen

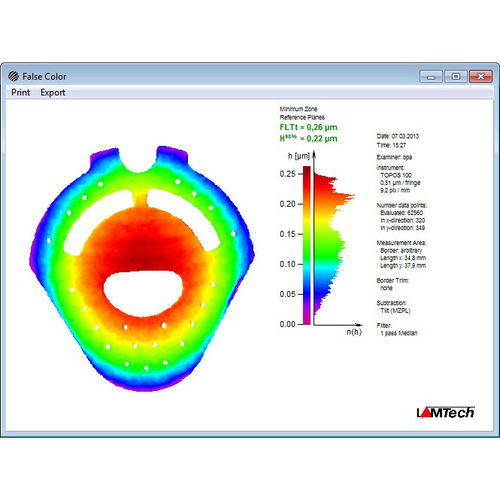

El software ISA ofrece una herramienta optimizada para la evaluación de interferogramas y la documentación de la forma de las piezas. El usuario recibe valores de planitud del hormigón que hacen que los resultados sean comparables y cuantificables. La topografía de una pieza se puede mostrar en los siguientes términos: - hoja de datos de medición - imagen en falso color - imagen en relieve - varios diagramas de líneas (por ejemplo, imágenes en 3D, secciones transversales, vistas desarrolladas para anillos) Los parámetros de la medición así como un comentario multilineado, seleccionable por el usuario, aparecen en todos los gráficos. Los parámetros de medición específicos de la pieza se pueden guardar y recargar rápidamente cuando se cambian los objetos de prueba. Los diagramas se pueden imprimir para documentar las mediciones. Gracias al método de medición bidimensional, se pueden evaluar en pocos segundos hasta 560 x 560 puntos de medición. La exportación de datos a estadísticas y programas de control de calidad se garantiza guardando la serie de los resultados de las mediciones en un formato de datos CSV o en un formato de datos AQDEF. La planitud se calcula según ISO/TS 12781-1 y se muestra como valor FLTt.
