Estos instrumentos se utilizan para controlar la densidad del gas SF6 en tanques sellados. Se aplican para indicar la densidad del gas y emitir de forma fiable la señal de densidad del gas SF6 para monitorización remota. Pueden utilizarse ampliamente en la supervisión de sistemas de media tensión. Pueden proporcionar múltiples soluciones para apoyar las nuevas subestaciones y la transformación inteligente de las subestaciones existentes.
Aplicación del monitor de densidad de transmisión remota DM60R
RMU con aislamiento de gas SF6
Celdas aisladas con gas SF6

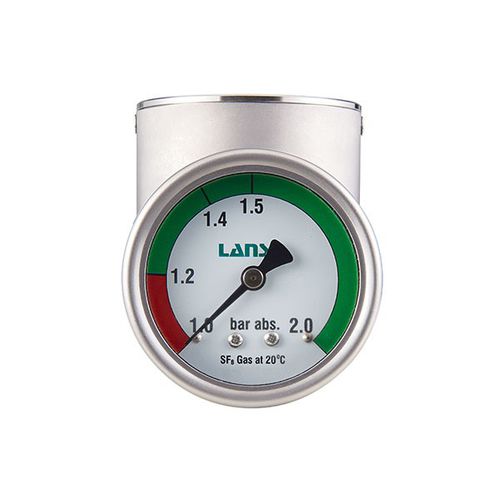

Características del monitor de densidad de transmisión remota DM60R
El dispositivo de compensación de temperatura garantiza una mayor precisión de medición.
La función remota RS485 asegura la monitorización remota
El densímetro de gas DM60R es apto para su instalación en interiores o exteriores
Carcasa de acero inoxidable AISI 304 herméticamente sellada
Los tubos de conexión de gas son de acero inoxidable AISI 316
El valor de visualización en pantalla y las señales de salida son independientes del impacto del entorno externo, como la altitud.
Datos técnicos del monitor de densidad de transmisión remota DM60R
Diámetro de la caja: - Φ64mm
Material de la caja: - Acero inoxidable
Rango de escala: - 1,0 a 2bar abs
Precisión: - Clase 1.0 o 1.5 a20°C; clase 2.5 a-40°C a+ 60°C
Condiciones ambientales: - -40°C a +60°C, humedad relativa ≤ 95%RH
Grado de protección: - IP65
Índice de fuga: - ≤1 × 10-9 Pa-m3/s (Inspección de fugas de helio)
Tipo de contacto: - Interruptor magnético de acción rápida (Máximo dos grupos, normalmente abierto o normalmente cerrado,personalizado por 3 grupos según las necesidades de los usuarios)
Conexión de presión: - M24×1,5 (personalizable)
Método de instalación: - radial o axial
Propiedades de aislamiento:
---
