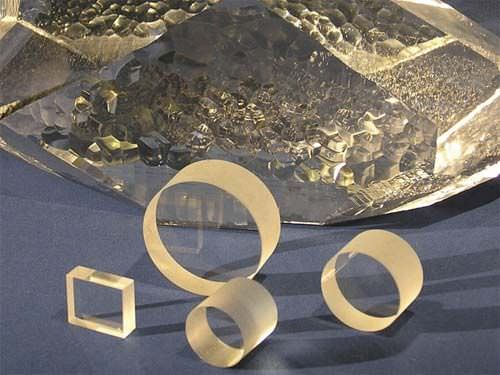

Lámina de retardo de fase de cuarzo

Descripción Las placas de ondas - también conocidas como "placas de retardo" - son elementos ópticos que crean un cambio de fase en la luz transmitida con la ayuda de cuarzo cristalino birrefringente. Un desplazamiento de fase de 90° se denomina placa de l/4, placa de cuarto de onda o polarizador circular; mientras que un desplazamiento de fase de 180° se denomina placa de l/2 o media onda. Todas las placas de onda están normalmente equipadas con un recubrimiento AR optimizado para una longitud de onda l. Las placas sin recubrimiento también están disponibles bajo petición. Hay tres tipos principales de placas de onda: orden múltiple, orden bajo y orden cero. La diferencia fundamental entre estas placas es la estabilidad de la tolerancia al retardo en todo el rango de longitudes de onda. Esta tolerancia es una función del rango espectral, el tipo de producto y el grosor del diseño. El grosor de las placas depende de la longitud de onda y del retardo especificado. Los espesores típicos de las placas de retardo que ofrecen los COMPONENTES LÁSER incluyen: -Múltiples órdenes: 0.4 mm - 0.6 mm -Baja el orden: 0.1 mm - 0.25 mm -Orden cero (contacto óptico): 0.8 mm - 1.2 mm Encontrará detalles sobre esto en las hojas de datos. Placas de ondas dobles/armónicas Las placas de ondas duales/armónicas están diseñadas para que se pueda alcanzar un desplazamiento de fase definido para dos longitudes de onda. El retardo puede ser seleccionado de manera diferente para cada longitud de onda. De esta manera, la longitud de onda l = 1064 nm, por ejemplo, puede pasar por un desplazamiento de fase de l mientras que la segunda longitud de onda, l = 532 nm, experimenta un desplazamiento de fase de l/2. Las placas de retardo por lo demás corresponden a placas de orden múltiple
