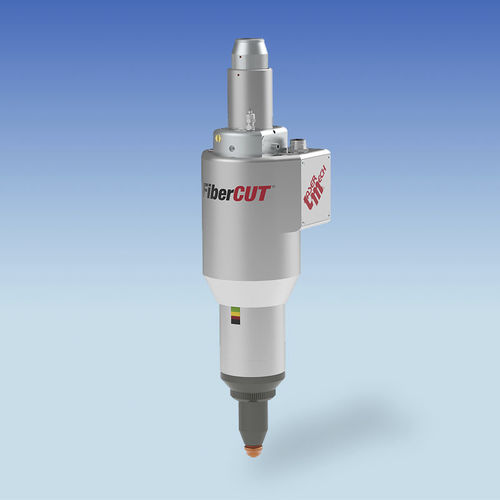

Cabezal de corte láser de fibra FiberCUT® ST

2 ejespara robotspara corte de tubos y perfiles

El cabezal de procesamiento láser FiberCUT® Straight (ST) de Laser Mechanisms colima y enfoca un haz láser de fibra óptica y lo dirige junto con el gas de corte a través de su boquilla para un corte óptimo del metal. La boquilla del FiberCUT® ST también detecta la distancia necesaria entre la punta y la pieza de trabajo y la mantiene automáticamente a través de su sistema de accionamiento interno del eje Z. La cubierta de cristal del cabezal protege la lente de corte de los residuos del proceso. - Corte tridimensional con láser de fibra acoplada para robots de 16 kg - La baja masa móvil minimiza la transferencia de inercia al brazo de soporte del robot - El sistema interno de detección de altura de bajo ruido es insensible al plasma de corte o a los residuos de perforación - Ajuste del enfoque de la lente Z a la punta - Funciona con todos los principales sistemas láser de fibra de hasta 4 kW - El sistema completo consta de cabezal de corte, colimador de fibra y accionamiento lineal con medición de posición - Sistema de accionamiento del eje Z accionado por leva con protección contra choques axiales - Todo el cableado y los conductos de gas de asistencia están conectados internamente, lo que evita costosos enganches y roturas - El cajón tipo cartucho proporciona un acceso rápido y sencillo a la cubierta de cristal - Proporciona señales de error en caso de colisión, sobre- - temperatura y superación del rango de funcionamiento - Trayectoria del haz sellada - Diseñado para el duro entorno de las fábricas CABEZAL DE CORTE Potencia nominal: hasta 4 kW Lente de enfoque (longitud focal): 75 mm, 100 mm, 125 mm, 150 mm Lente de enfoque (diámetro): 28 mm Apertura: 25 mm Punta de boquilla (varias formas): 1.0 mm a 2,5 mm Presión del gas de asistencia: hasta 20 BAR Peso: 3,5 kg Altura (centro del recorrido) 182 mm Recorrido de la corredera: ±15 mm Velocidad máx. Velocidad de desplazamiento: 175 mm/seg. Distancia de separación (1 mm recomendada): 0.5 mm a 2,0 mm
