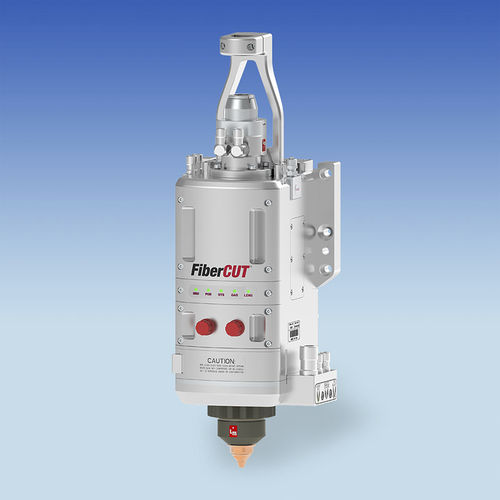

Cabezal de corte láser de fibra FiberCUT® 2Dx

2 ejes2Dpara robots

El NUEVO cabezal de procesado FiberCUT® 2Dx de Laser Mechanisms ofrece el mayor diámetro óptico y la mayor apertura del sector, aceptando láseres de alta potencia con una apertura numérica (NA) de hasta 0,18. Con el nuevo sistema de autoenfoque de Laser Mech, FiberCUT® 2Dx es de 3 a 5 veces más rápido que el FiberCUT® 2D original. Los sensores internos controlan la humedad y la presión del gas interno y de asistencia. La refrigeración por agua mejorada proporciona un corte fiable y continuo a 20 kW. - Los sensores internos determinan el estado de todas las ópticas - Óptica totalmente sellada, de fácil mantenimiento para el usuario final - La supervisión interna del proceso detecta la perforación y la pérdida de corte - Pinza de fibra estándar - Refrigeración de boquilla estándar y chorro de aire opcional - Sin cables expuestos que puedan engancharse o romperse - Tecnología de detección de altura patentada por Laser Mech CABEZAL DE CORTE Potencia nominal (1030-1090 nm): hasta 20 kW Lente colimadora nominal: 100 mm Lente de enfoque nominal: 150 mm, 200 mm Apertura (máx.) 0.18 NA Orificios de boquilla: 1.0 mm a 5 mm Estilos de boquilla: Orificio único, doble, ducha multiagujero, personalizado Presión del gas de asistencia: hasta 20 BAR Ajuste del punto focal a la boquilla: +14 mm a -17 mm (Foco 150), +25 mm a -34 mm (Foco 200) Conexiones de Fibra: QD (LLK-D, LCA), QBH (HLC-8) Peso: ~10,4 kg SENSOR DE ALTURA Distancia de separación (1 mm recomendada): 0.2 mm a 8,0 mm Calibración: Calibración multipunto Tiempo de respuesta: <1 mseg. Estabilidad de temperatura: ±5% del ajuste de separación, de 0° a 45° C Alimentación: 24 V Salida (curva optimizada para metal plano o señal lineal): 0-10 V Analógica
