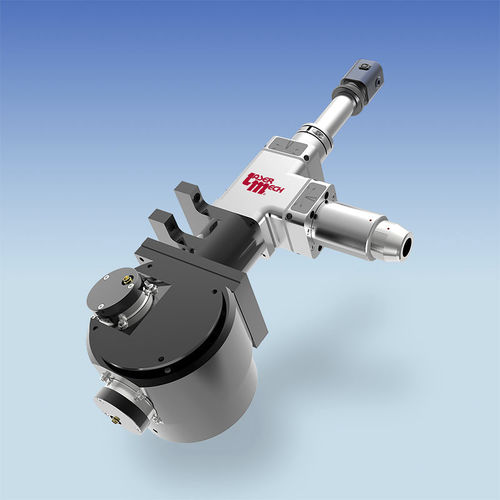

Escáner galvanométrico 2 ejes FiberScan

para inspección de soldaduraspara corteláser

La técnica de imagen patentada de Laser Depth Dynamics (LDD) es la única tecnología que proporciona mediciones geométricas directas de la penetración de la soldadura láser, durante la soldadura. Inline Coherent Imaging, o ICI, utiliza un rayo láser IR de baja potencia para medir distancias y la distancia extra desde la superficie del material hasta el fondo del ojo de la cerradura es la penetración de la soldadura. Este haz de medición se dirige a través de la misma óptica que el haz de soldadura, enfocándose justo hasta el fondo del canal de vapor del ojo de cerradura y devolviendo la penetración real en tiempo real. Los datos resultantes son equivalentes a una sección longitudinal de la soldadura, entregados al instante, sin mano de obra adicional y sin destruir la pieza. Se acabaron las pruebas destructivas y los datos de calidad de la soldadura se guardan para cada soldadura producida. Laser Mechanisms ha diseñado el sistema LDD perfectamente integrado en todos sus cabezales FiberWELD® y también puede integrarse en los sistemas de suministro de haces de CO2 Laser Mech Inline Coherent Imaging (ICI) es flexible, con aplicaciones en una gama de procesos láser más allá de la soldadura, y la capacidad de medir un número creciente de métricas específicas del proceso. El seguimiento de costuras basado en ICI, el seguimiento de alturas, la penetración de soldaduras por puntos y la inspección de superficies solidificadas son sólo algunos ejemplos de aplicaciones de soldadura. Puede medir las características de la superficie y la profundidad de un láser de ablación, así como servir de detector de perforación en el taladrado aeroespacial. En los procesos aditivos, como el revestimiento por láser y la fabricación aditiva por láser, el sistema ICI puede medir la altura de la superficie antes y después de añadir otra capa.
