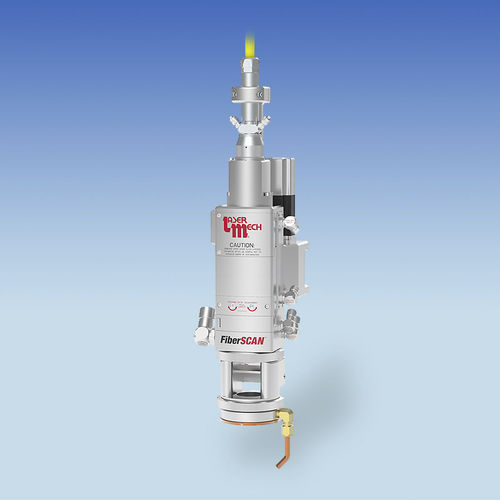

Cabezal de escáner láser 2D FiberScan™ RW

de soldadura

Con una potencia láser de hasta 6 kW, FiberScan™ RW utiliza cuñas giratorias para crear giros del haz en el foco para aplicaciones como la soldadura por agitación, y también puede generar formas completas y formación de características de hasta 48 mm de tamaño de campo. El control del sistema láser se comunica con el controlador integrado de FiberScan™ RW a través de protocolos comunes que incluyen E/S discretas o diferentes opciones de bus de campo. Casi cualquier forma 2D es posible y las formas más comunes se almacenan en la biblioteca Shape Commander™. Al igual que con otros cabezales de procesamiento de Laser Mechanisms, el software de FiberScan™ RW supervisa continuamente el estado de los elementos ópticos del cabezal; detectando presencia, temperatura y luz dispersa. FiberScan™ RW puede integrarse con todos los conectores de fibra disponibles (QBH, QD, LCA, etc.) y a cualquier robot o sistema de movimiento. CABEZAL DE PROCESAMIENTO Potencia nominal (láser de fibra): hasta 6 kW Diámetro del haz (NA máx. 0,12, haz completo): 23 mm Lente de enfoque (longitud focal estándar): 300 mm Longitudes focales opcionales (consulta): 250 mm a 500 mm Diámetro de la lente de enfoque: 38,1 mm Longitud focal del colimador (estándar) : 75 mm Envolvente de trabajo: ø48 mm @ 300 mm FL Movimiento del haz (círculos o formas 2D): cuñas giratorias de 5 Max. Velocidad: 50 Hz continua Funciones monitorizadas remotamente: Temperatura, presencia y posición de la óptica Rotación de cuchilla de aire/chorro cruzado: Rotación fija o 360 Apertura del cobre (varía según el patrón): 28 mm Conexiones de fibra: QD (LLK-D, LCA), QBH (HLC-8) Refrigeración (agua a temperatura ambiente): 1.5 L/min. Peso (incluido cable, mangueras y placa de montaje): ~7,0 kg Selección de forma: Software Shape Commander Opciones: Láser de puntería fuera del eje, Cámara
