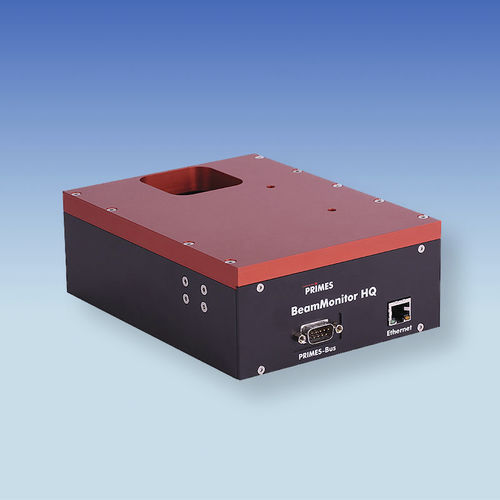

Aparato de medición láser BM-HQ

de barridomecánicode haz

Este sistema de referencia para el diagnóstico del haz en bruto de los láseres de CO2 se utiliza con éxito desde hace varios años. De hecho, el PRIMES BeamMonitor-HighQuality (BM-HQ) sustituye a las típicas quemaduras de plexiglás utilizadas para identificar el perfil o la simetría del haz. El dispositivo de diagnóstico permite realizar mediciones rápidas con gran precisión. Esto está garantizado por un detector con un alto rango dinámico. El BM-HQ es el dispositivo perfecto para analizar su haz láser. El sistema de barrido mecánico mide la densidad de potencia de los haces láser colimados a plena potencia. Gracias a su diseño compacto y su peso ligero, el BM-HQ es ideal para su integración en sistemas de procesamiento de materiales y para su uso en tareas de mantenimiento. El haz láser se explora punto por punto con una punta de medición giratoria. El montaje del espejo también se mueve de forma lineal para escanear todo el perfil del haz. De este modo, se desvía un haz parcial y se dirige al detector en cada caso. La señal entrante se digitaliza y se transmite a la unidad de evaluación. El convertidor A/D de 14 bits y la resolución de hasta 256 x 128 píxeles empleada permiten un análisis exacto incluso de pequeñas perturbaciones en el haz en bruto. El dispositivo se ha diseñado para su uso en duras condiciones de fabricación industrial y es adaptable en cualquier orientación espacial. El software dispone de las siguientes funciones estándar - Mediciones: Mediciones individuales, en serie (funcionamiento del monitor) y medición del desarrollo cronológico (linescan) - Visualizaciones: Isometría, falsos colores, curvas de nivel y visualización de resultados numéricos - Datos guardados en formato de archivo *.foc o ASCII Durante la medición, todo el haz sale del BeamMonitor y debe ser absorbido lo más completamente posible.
