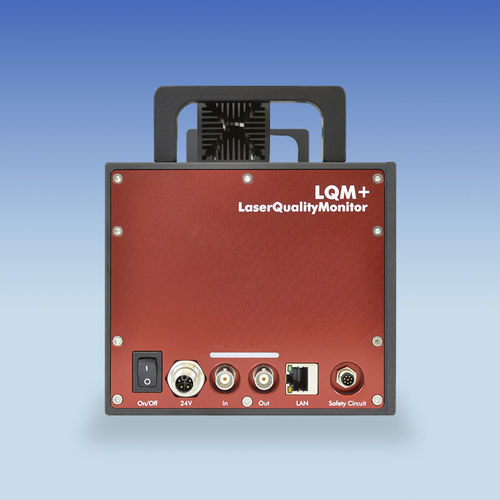

Aparato de medición CCD LQM+

ópticoUVde haz

El PRIMES LaserQualityMonitor LQM+ caracteriza de forma rápida y automática los parámetros del haz de una fuente de haz. El sistema de medición es compacto, fácil de alinear y puede ampliarse para satisfacer requisitos individuales. Determinación de la propagación del haz, análisis de fallos Con el LQM+ PRIMES ofrece una solución integrada para el análisis rápido y directo de las propiedades del haz de una fuente de haz. La propagación del haz de los láseres desde el rango UV al NIR se caracterizan y certifican con este sistema de medida. Además, pueden analizarse fácilmente los errores en la estructura óptica de los resonadores de los sistemas de formación de imágenes del haz. La caracterización de un haz láser colimado con longitudes de Rayleigh que suelen ser de diez metros requiere un importante esfuerzo de medición debido a los larguísimos rangos de medición de tres a seis longitudes de Rayleigh. Esta forma de medición es normalmente imposible por razones de espacio. Por esta razón, la norma ISO 11146 recomienda, como alternativa, la medición de una cáustica generada por enfoque para determinar el índice de difracción M2. El LQM+ genera esta cáustica interna del aparato enfocando el haz láser colimado irradiado. El haz enfocado se visualiza ampliado en el chip CCD mediante varios atenuadores integrados y una lente. A partir de la distribución bidimensional de la densidad de potencia así medida, el LaserDiagnoseSoftware (LDS) determina el radio, la posición y la orientación del haz. Mediante los procedimientos de este sistema de medición, y la repetición de la medición en varias posiciones del dispositivo, se determinan todos los parámetros necesarios para la descripción de la cáustica artificial.
