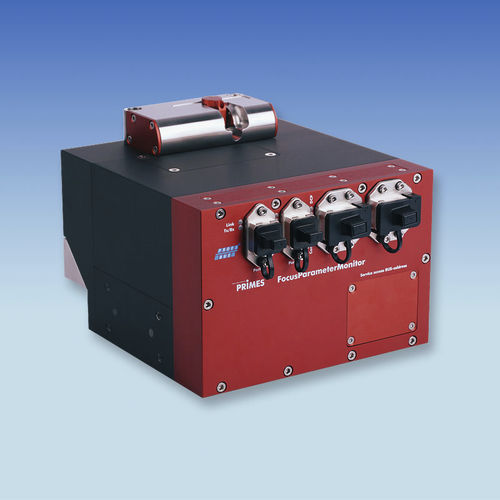

Instrumento de medida de geometría FPM

de posiciónCCDláser

El FocusParameterMonitor (FPM) de PRIMES permite determinar rápidamente los parámetros del rayo láser. Los procesos de medición se controlan completamente desde los programas de máquina existentes. Medición Rápida de Rayos Láser El FocusParameterMonitor (FPM) es el primer sistema del mercado que permite determinar rápidamente los parámetros del haz láser en la zona de proceso. Sus ventajas: Puede integrarse fácilmente en el sistema y, además, la interfaz de bus de campo (PROFINET, PROFIBUS) facilita la conexión a muchos sistemas y redes de control industrial. En la entrada del haz, un dispositivo de cierre eléctrico y un cristal protector protegen el dispositivo de medición de la contaminación. El haz procedente del láser y del cabezal de procesamiento se dirige al dispositivo a través de un espejo deflector. El haz llega a los componentes de medición a través de un divisor de haz y otro espejo deflector. La potencia del láser se mide calorimétricamente. Para ello, el láser irradia el absorbedor durante un tiempo determinado. Con ayuda de la capacidad calorífica conocida, el aumento de temperatura en el cuerpo de ensayo y el periodo de irradiación, se calcula la potencia. La unidad de análisis del haz basada en una cámara mide la geometría y la posición del haz con un sensor CCD. Por último, una interfaz de bus de campo envía los datos de medición al controlador del sistema. No es necesario un PC adicional. - Potencia del láser - Dimensiones del haz - Posición del haz en - Longitud de onda: 1030-1090 nm - Potencia máxima del láser: 8 kW - Periodo de medición típico: 0,3 s (para medición del haz)
