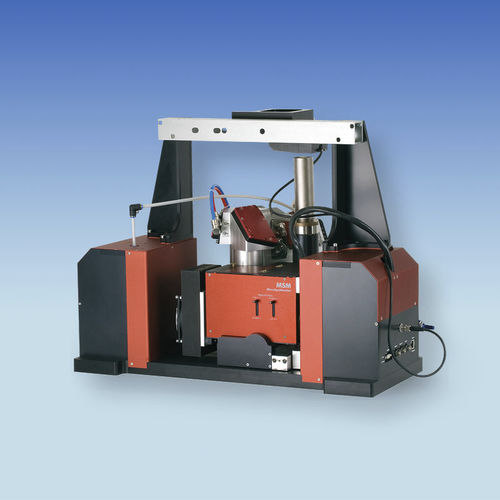

Instrumento de medida de potencia HP-MSM-HB

de densidadde nivelde radiación

Específicamente para láseres brillantes de alta potencia, ampliado con una opción HighBrilliance: El PRIMES HighPower-MicroSpotMonitor-HighBrilliance (HP-MSM-HB) puede determinar distribuciones de densidad de potencia de láseres SM de hasta 10 kW de potencia media directamente en el plano focal. Medición de geometrías focales de láseres de varios kW Los láseres NIR de alta calidad de haz y elevada potencia media se emplean cada vez más en el procesamiento láser de materiales. Con estos láseres se pueden conseguir geometrías focales en el rango de 20 a varios 100 micrómetros. Ningún material conocido resiste durante mucho tiempo las densidades de potencia resultantes de hasta GW/cm². A este nivel de radiación, quedan descartadas las técnicas convencionales de medición por barrido para el análisis. PRIMES ha ampliado el sistema de análisis de foco basado en cámara, el MicroSpotMonitor (MSM), con una opción de Alta Brillantez específica para láseres de alta potencia finamente enfocados. El HighPower-MSM-HighBrilliance determina los parámetros del haz de láser enfocado de láseres de varios kilovatios en el rango de 20 micrómetros hasta un milímetro directamente en la zona de proceso - incluso a plena potencia. Para ello, el 95% de la potencia del láser se transmite por un divisor de haz a través de la óptica de medición, y se absorbe. El 5% restante se atenúa aún más en la óptica de medición y se destruye mediante absorbedores internos refrigerados por agua. Un haz parcial con unos pocos milivatios de potencia se visualiza en el sensor CCD en una ampliación.
