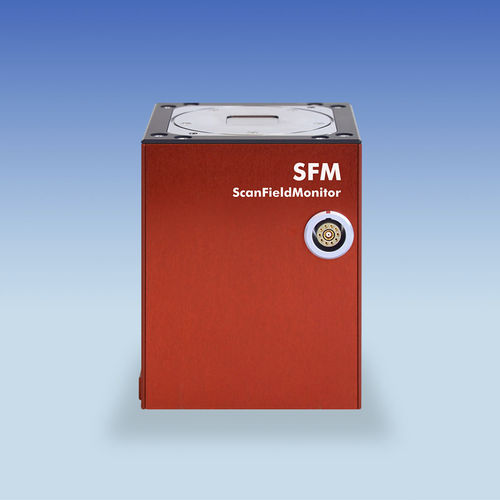

Instrumento de medida de longitud SFM

de posiciónláserde barrido

Conozca todo sobre sus parámetros de producción en menos de 3 segundos con el ScanFieldMonitor (SFM) de PRIMES. El ScanFieldMonitor portátil cuenta con un innovador principio de medición adaptado específicamente a los procesos de fabricación aditiva, y su pequeña estructura de cristal y diseño compacto lo hacen perfecto para el diagnóstico del haz láser y la optimización de procesos. Una pieza de vidrio con una estructura de medición específica es lo que distingue la innovación del PRIMES ScanFieldMonitor (SFM). Un fotodiodo captura la luz dispersa mientras escanea el haz láser sobre esta estructura y utiliza esta información para una rápida caracterización del haz láser. No sólo le indicará la anchura del haz en el plano de medición, sino que también le permitirá reconstruir la trayectoria, posición y longitud del haz y determinar su velocidad de movimiento. Las relaciones complejas, como la distorsión de cojín, la fusión de campos de exploración superpuestos y los retrasos en la activación y desactivación del láser, pueden analizarse mediante esquemas de medición especiales. Esto puede utilizarse para sincronizar el láser con su unidad de exploración. El uso de la plataforma de construcción de máquinas 3D para desplazarse a lo largo del eje z permite medir la cáustica y determinar la uniformidad del plano. Además, ScanFieldMonitor es lo suficientemente pequeño como para colocarse prácticamente en cualquier lugar del área de trabajo. ScanFieldMonitor satisface las exigencias de las tareas de medición específicas de los escáneres, incluidos aspectos como la uniformidad de la superficie, la distorsión de cojín, el desplazamiento del punto focal o la precisión de la posición y la velocidad de marcado. El dispositivo funciona detectando la luz láser dispersada en una placa de vidrio estructurado y, por tanto, es independiente de la potencia óptica.
