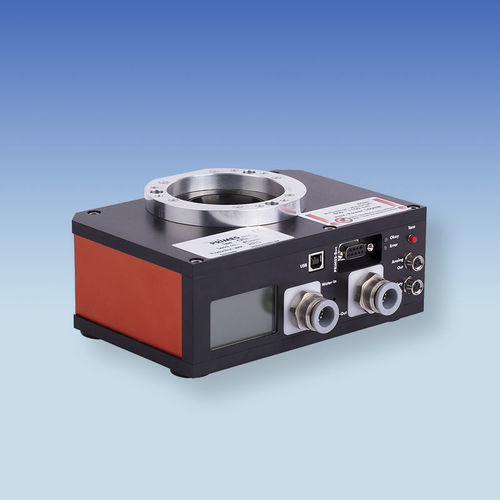

Instrumento de medida de potencia CPM

de diámetrode densidadde posición

Los productos de la serie CompactPowerMonitor (CPM) de PRIMES impresionan por su diseño compacto y su facilidad de manejo y uso. Dependiendo de la versión, se pueden medir potencias láser de 0,1 a 20 kW. Esto viene determinado principalmente por la potencia absoluta y la densidad de potencia máxima del haz láser. Las distintas versiones del CPM se diferencian principalmente por el tamaño del absorbedor y el caudal necesario del agua de refrigeración. La conexión, el funcionamiento y el manejo de los aparatos es el mismo en todos los casos. El CompactPowerMonitor mide la potencia bruta del haz de las fuentes láser de onda continua en la gama de longitudes de onda de los láseres de estado sólido (YAG) o de CO2, en función de la calibración. CPM F-1 (1 kW) El CPM F-1 es un medidor de potencia calorimétrico para el rango de 100 W a 1,4 kW - basado en el CPM F-10 CompactPowerMonitor. El formato se ha reducido considerablemente para poder trabajar en celdas de procesamiento láser muy confinadas. CPM F-10 (10 kW) Merece especial atención el CPM F-10, un dispositivo que se distingue por su gran absorbedor plano y su bajo peso, así como por una reflexión posterior extremadamente baja. El principio de medición calorimétrico permite realizar mediciones de alta precisión, independientemente del diámetro del haz y de la posición de impacto en el absorbedor. CPM F-20 (20 kW) Su "hermano mayor" también ha sido optimizado en peso. La apertura libre de 135 mm permite la medición de potencia muy por detrás del plano focal o también de diámetros de haz bruto muy grandes, por ejemplo, detrás de un telescopio. CPM C-9 Para densidades de potencia significativamente mayores se utiliza el CPM C-9 con reflector cónico y absorbedor cilíndrico. La intensidad admisible es de hasta 10 kW/cm2.
