Instrumento de medida de potencia PMM

de densidadde frecuenciade posición

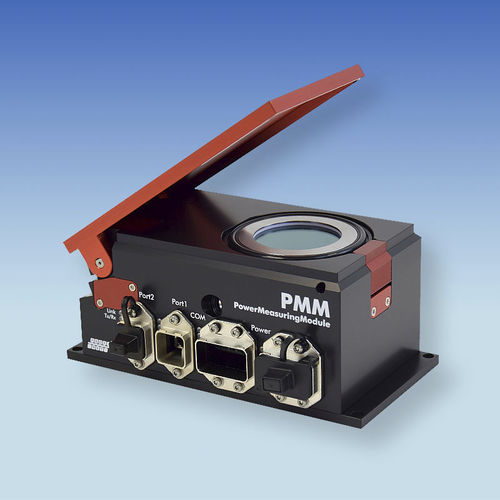

El PowerMeasuringModule (PMM) de PRIMES es un robusto sistema de medición de potencia láser que determina la potencia óptica directamente en la zona de producción. Gracias a la interfaz de bus de campo, el PMM puede integrarse fácilmente en los controladores de los equipos; existen varios sistemas disponibles. Gracias al acoplamiento directo al controlador de la maquinaria, pueden realizarse y documentarse mediciones totalmente automatizadas. Esto crea la base para la supervisión del haz durante el procesamiento, un componente esencial de la garantía de calidad en la fabricación con láser. El PowerMeasuringModule mide la potencia del láser calorimétricamente. El absorbedor es irradiado por el láser durante un periodo definido. Con la capacidad calorífica del cuerpo de prueba, el aumento de temperatura y el tiempo de exposición, se calcula la potencia óptica en pocos segundos. La medición del tiempo de exposición aumenta la fiabilidad de los resultados. El resultado de la medición es independiente de la dimensión del haz y de su posición. El absorbedor se enfría por conducción térmica al aire circundante. Esto limita la frecuencia de medición del sistema. El controlador de la instalación puede consultar la temperatura del absorbedor en cualquier momento y determinar el nuevo periodo de irradiación. Un dispositivo de cierre mecánico en la abertura de entrada y un cristal protector protegen el dispositivo de medición de la suciedad. La densidad de potencia máxima en el absorbedor es de 1,5 kW/cm2. Secuencia de medición rápida Cuando el PowerMeasuringModule se integra en una configuración de fabricación de robots industriales, el objetivo es lograr el ciclo de reloj más corto posible al medir. Para reducir la duración de la medición, el tiempo de parada del robot puede reducirse únicamente al periodo de irradiación del PowerMeasuringModule.
