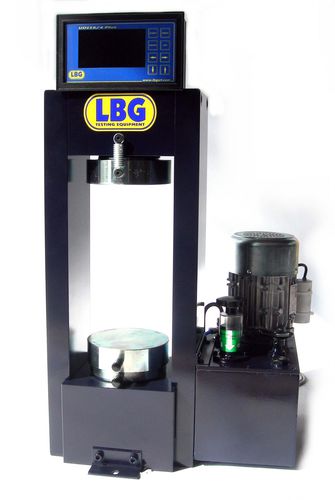

Máquina de prueba de compresión C104

motorizadade materialesindustrial

La máquina es adecuada para efectuar ensayos de compresión en: - probetas cilíndricas de 150 mm de diámetro y 300 mm de altura - Probetas cilíndricas de 160 mm de diámetro y 320 mm de altura El bastidor está ensamblado sin soldaduras mediante un borde de pluma y un sistema de fijación estudiado y diseñado a propósito para garantizar una excepcional duración y estabilidad en el tiempo.El alojamiento del pistón de carga se ha obtenido en el elemento inferior de la prensa.Las dimensiones extremadamente reducidas de la máquina permiten una utilización óptima del espacio disponible en condiciones de transporte y almacenamiento, mejorando sensiblemente la economización global.Los platos de compresión de todas estas máquinas están templados y rectificados.El cilindro hidráulico y el pistón son de acero especial y están rectificados; un dispositivo de fin de carrera evita la salida del pistón del cilindro.Teniendo en cuenta las altas presiones que entran en juegodurante la prueba de compresión, se ha adoptado una junta de estanqueidad particular que permite minimizar las fricciones y se ha colocado en una ranura del cilindro. La unidad oleohidráulica es movida por un motor eléctrico con un interruptor incorporado y una bomba que permite aplicar la carga de manera uniforme y constante se coloca en el interior. Un dispositivo permite un acercamiento rápido de las placas a la probeta, con el paso automático a la presión de ensayo en el momento del contacto entre las placas y la probeta. Una válvula especial, con un control externo, permite efectuar una prerregulación del gradiente de carga, de acuerdo con lo solicitado por la norma. Se suministra con una válvula de seguridad de máxima presión, para evitar la ruptura del sistema de medición de carga más allá de la capacidad máxima de la máquina.
